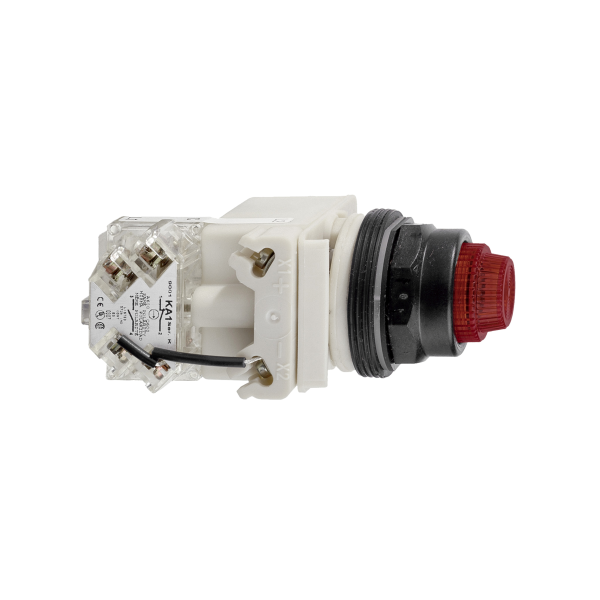

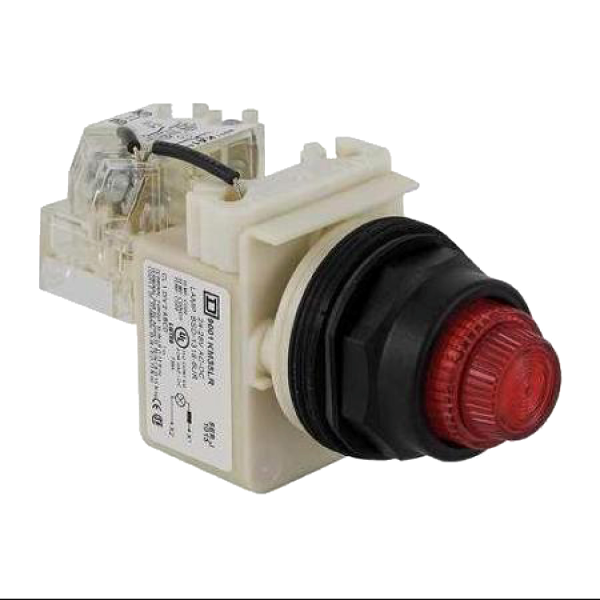

Schneider Electric Voyant lumineux Test 24 V

Description

• Gamme de produits : Harmony 9001K
• Type de produit ou de composant : Bouton-poussoir de test lumineux
• Nom abrégé d'appareil : 9001K
• Type d'unité de commande : Rappel à ressort
• Profil de l'unité de commande : Rouge dépassant non marqué

• Matériau de la collerette : Métal plaqué chrome
• Diamètre de fixation : 30 mm
• Forme de la tête de l'unité de signalisation : Octogonal
• Source lumineuse : DEL haute luminosité
• Culot de lampe : BA 9s
• Alimentation du bloc lumineux : Direct
• [us] tension d'alimentation : 24 V AC/DC
• Description des contacts : 1 "F"
• Mode de raccordement : Borniers à vis-étrier (1 x 0,22 à 2 x 1,5 mm²) conformément à IEC 60947-1
• Couple de serrage : 0.8 N.m conformément à IEC 60947-1
• Forme de la tête de vis : À encoche transversale
• Durée de vie mécanique : 5000000 cycle
• Position de montage : Toutes positions
• [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
• Matériau des contacts : Contacts alliage d'argent
• Fonctionnement des contacts : Standard
• Ouverture positive : Sans
• Protection contre les courts-circuits : 10 A cartouche fusible conformément à IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A
• [icm] pouvoir assigné de fermeture en court-circuit : <= 0.1 kA à 600 V (DC-13) 7200 VA / <= 0.27 kA à 250 V (DC-13) 7200 VA / <= 0.55 kA à 125 V (DC-13) 7200 VA / <= 12 kA à 600 V (AC-15) 7200 VA / <= 15 kA à 480 V (AC-15) 7200 VA / <= 30 kA à 240 V (AC-15) 7200 VA / <= 60 kA à 120 V (AC-15) 7200 VA
• Pouvoir assigné de coupure : <= 0.1 kA à 600 V (DC-13) / <= 0.27 kA à 250 V (DC-13) / <= 0.55 kA à 125 V (DC-13) / <= 1.2 kA à 600 V (AC-15) 720 VA / <= 1.5 kA à 480 V (AC-15) 720 VA / <= 3 kA à 240 V (AC-15) 720 VA / <= 6 kA à 120 V (AC-15) 720 VA
• Masse du produit : 0.235 kg
