Photo(s) non contractuelle(s)

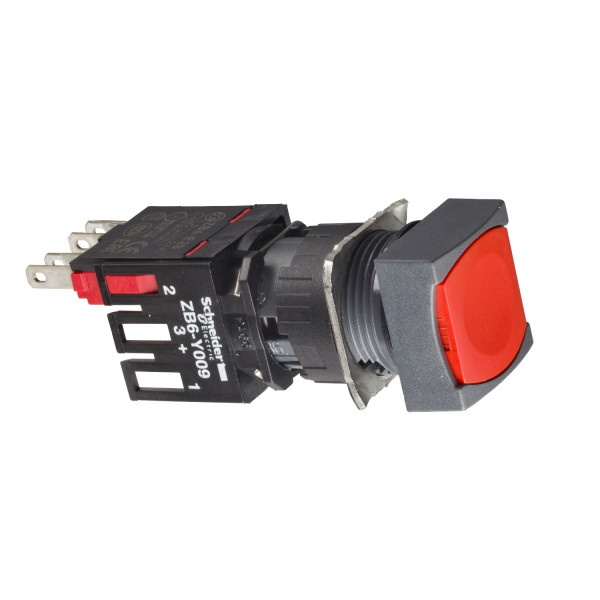

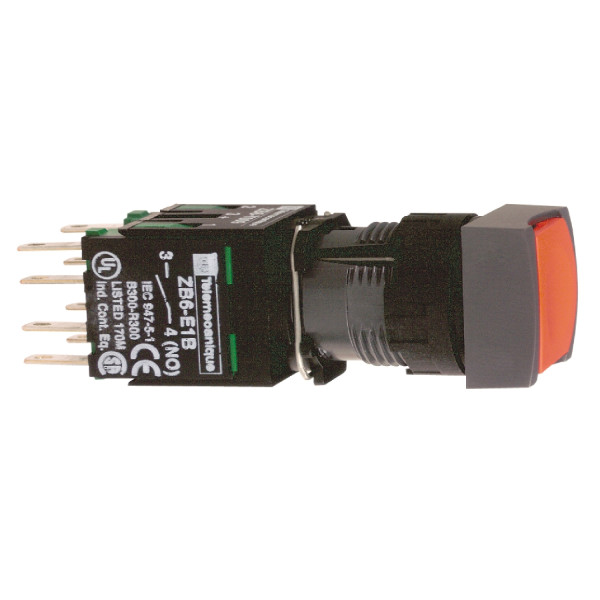

boutonpoussoir rouge diam 16 à impulsion affleurant 1O plus 1F
30.24 € HT 36.29 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 72 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB6
- Type de produit ou de composant : Bouton-poussoir complet
- Nom abrégé d'appareil : XB6
- Matériau de la collerette : Plastique
- Diamètre de fixation : 16 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Carré
- Type d'unité de commande : Rappel à ressort
- Profil de l'unité de commande : Rouge affleurant non marqué
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Connecteurs Faston(2,8 x 0,5 mm)
- Largeur hors tout cao : 18 mm
- Hauteur hors tout cao : 18 mm
- Profondeur hors tout cao : 57 mm
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
- Masse du produit : 0.022 kg
- Position de montage : Toutes positions
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1 mm (état électrique modifié par ''F'') / 2 mm (état électrique modifié par ''O'') / 3.5 mm (course totale)
- Force d'actionnement : 3.5 N (état électrique modifié par ''F'') / 4.5 N (état électrique modifié par ''O'')
- Durée de vie mécanique : 2000000 cycle
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 6 A cartouche fusible type gG
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 1.5 A à 240 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à IEC 60947-5-4
Ancien produit : Telemecanique XB6CA45B
Caractéristiques techniques
| Diamètre de trou | 16,2 mm |
| Couleur du bouton | Rouge-vert |
| Adapté à l'éclairage | Non |
| Nombre de postes de commande | 1 |
| À rappel | Oui |
| Type de bouton | Plat |
| Couleur de bague frontale | Noir |
| Finition du raccordement électrique | Raccordement par fiche plate |
| Indice de protection (ip) | Ip65/ip67 |
| Matériau de la bague frontale | Plastique |
| Avec bague frontale | Oui |
| Type de lentille | Carré |
| Fonction de commutation encliquetable | Non |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Degré de protection (nema) | Autre |
| Nombre de contacts en tant qu'inverseurs | 0 |
