Photo(s) non contractuelle(s)

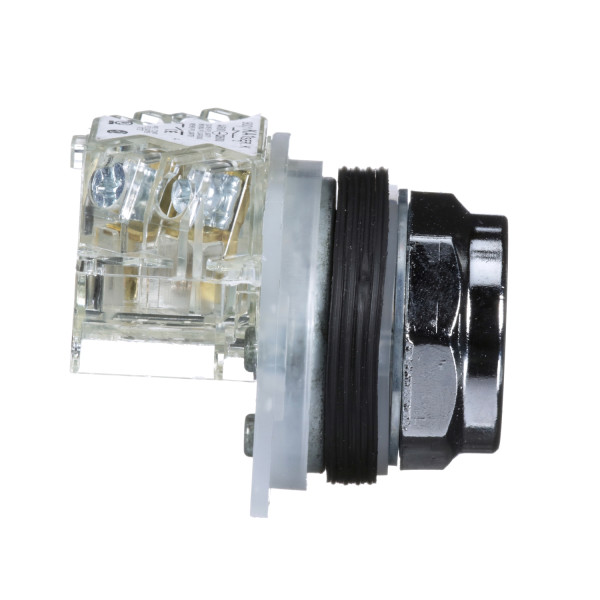

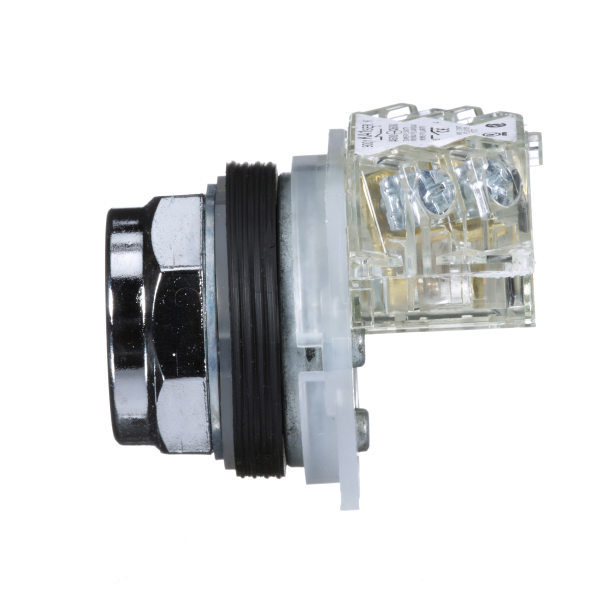

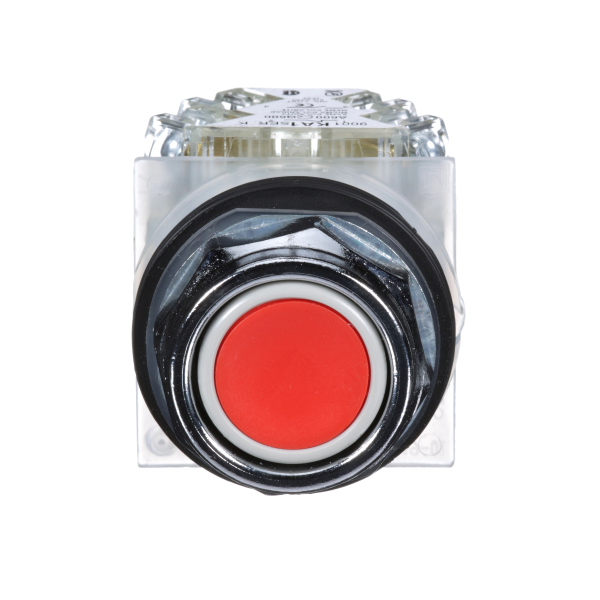

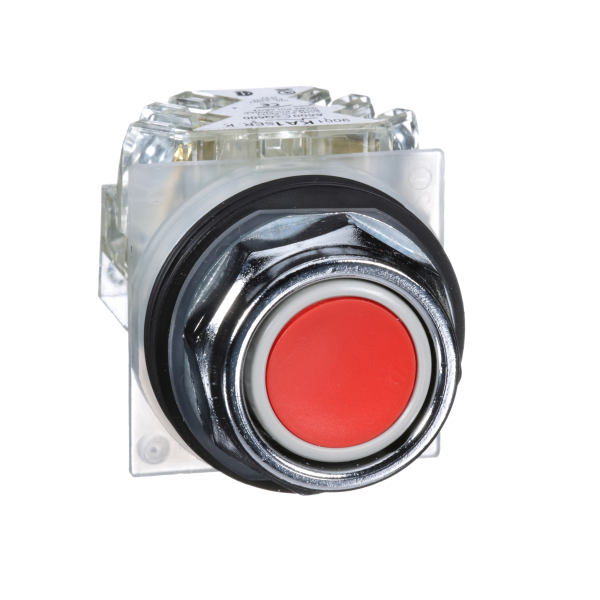

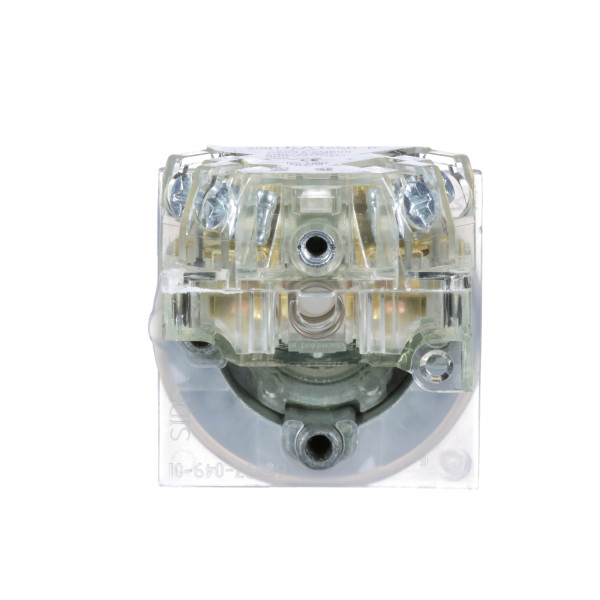

Schneider Electric Bouton poussoir Rouge Diam 30 à Impulsion Affleurant 1Of
39.15 € HT 46.98 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 93 points de fidélité en achetant ce produit
Schneider Electric
SCH9001KA1
Schneider Electric Harmony 9001K - bloc contact pour bouton - Ø30 - 1OF bornes protégées
En stock
2 produit(s) disponible(s)
13.11 € HT 15.73 € TTC
Schneider Electric
SCH9001KA2
Schneider Electric Bloc Contact pour Bouton 9001K Diam 30 1 F Bornes Protégées
Non géré en stock
A commander
18.28 € HT 21.94 € TTC
Schneider Electric
SCH9001KA3
Schneider Electric Bloc Contact pour Bouton 9001K Diam 30 1 O Bornes Protégées
Non géré en stock
A commander
13.61 € HT 16.33 € TTC
Schneider Electric
SCH9001KA4
Schneider Electric Bloc Contact pour Bouton 9001K Diam 30 1 Of Bornes Protégées
Non géré en stock
A commander
19.36 € HT 23.23 € TTC
Description
Caractéristiques principales :- Gamme de produits : Harmony 9001K
- Type de produit ou de composant : Bouton-poussoir complet
- Nom abrégé d'appareil : 9001K
- Type d'unité de commande : Rappel à ressort
- Profil de l'unité de commande : Affleurant, rouge marquage: non marqué,
- Matériau de la collerette : Métal plaqué chrome
- Diamètre de fixation : 30 mm
- Forme de la tête de l'unité de signalisation : Octogonal
- Description des contacts : 1 F/O
- Mode de raccordement : Borniers à vis-étrier 1 x 0,22 à 2 x 1,5 mm² conformément à IEC 60947-1
- Couple de serrage : 0.8 N.m conformément à IEC 60947-1
- Forme de la tête de vis : À encoche transversale
- Durée de vie mécanique : 5000000 cycle
- Position de montage : Toutes positions
- [ie] courant assigné d'emploi : 0,125 240 V AC-15 A600-Q600 NEMA / 0.55 A 125 V DC-13 A600-Q600 NEMA
- [ui] tension assignée d'isolement : 250 V, niveau de pollution: 3 conformément à IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
- Matériau des contacts : Contacts alliage d'argent
- Fonctionnement des contacts : Standard
- Ouverture positive : Sans
- Protection contre les courts-circuits : 10 A cartouche fusible conformément à IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A
- [icm] pouvoir assigné de fermeture en court-circuit : <= 12 kA à 600 V AC-15, 7200 VA / <= 15 kA à 480 V AC-15, 7200 VA / <= 30 kA à 240 V AC-15, 7200 VA / <= 60 kA à 120 V AC-15, 7200 VA / <= 0.27 kA à 250 V DC-13 / <= 0.55 kA à 125 V DC-13 / <= 0.1 kA à 600 V DC-13
- Pouvoir assigné de coupure : <= 3 kA à 240 V AC-15, 720 VA / <= 6 kA à 120 V AC-15, 720 VA / <= 0.1 kA à 600 V DC-13 / <= 0.27 kA à 250 V DC-13 / <= 0.55 kA à 125 V DC-13 / <= 1.2 kA à 600 V AC-15, 720 VA / <= 1.5 kA à 480 V AC-15, 720 VA
- Description des bornes iso n°1 : (13-14-11-12)OF
- Largeur hors tout cao : 48 mm
- Hauteur hors tout cao : 45 mm
- Profondeur hors tout cao : 56 mm
- Masse du produit : 0.121 kg
Ancien produit : Square D 9001KR1RH13
Caractéristiques techniques
| Diamètre de trou | 31,0 mm |
| Couleur du bouton | Rouge-vert |
| Adapté à l'éclairage | Non |
| Nombre de postes de commande | 1,0 |
| À rappel | Oui |
| Type de bouton | Plat |
| Couleur de bague frontale | Chrome |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip66 |
| Matériau de la bague frontale | Métal |
| Avec bague frontale | Oui |
| Type de lentille | Rond |
| Fonction de commutation encliquetable | Non |
| Nombre de contacts en tant qu'inverseurs | 1,0 |
| Degré de protection (nema) | 13 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
