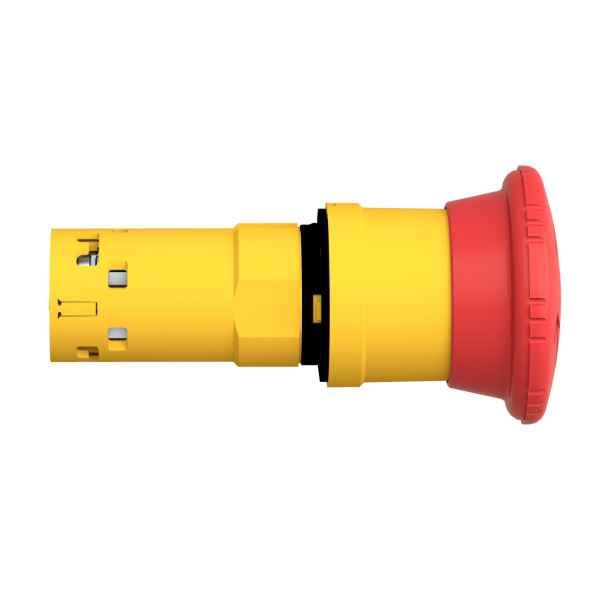

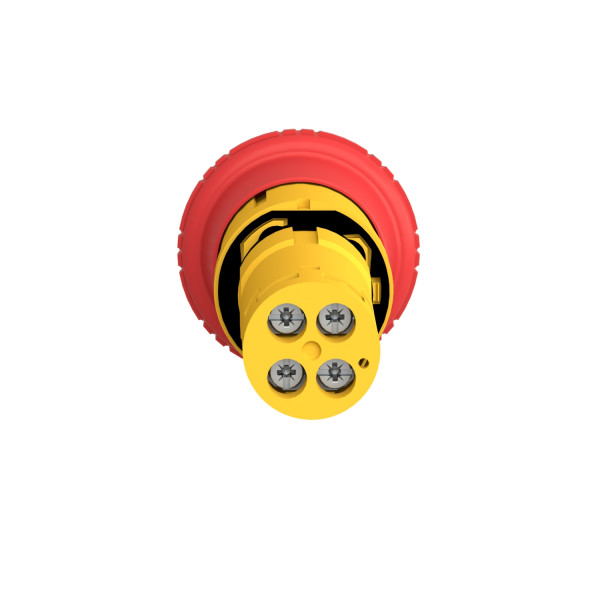

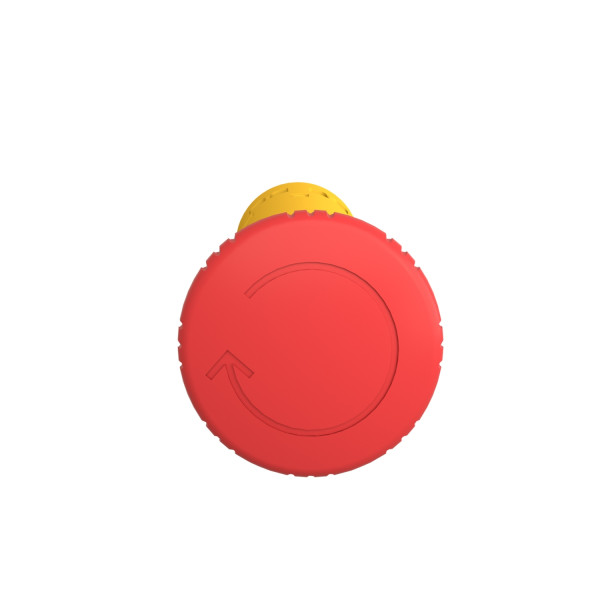

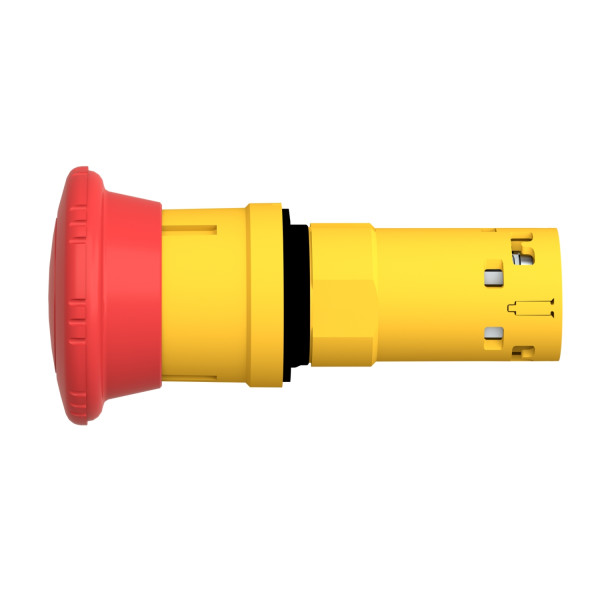

Harmony Arrêt D'Urgence - Rouge Ø 40mm - Ø 22 - Tourner Pour Déverouiller - 1O
15.90 € HT 19.08 € TTC
Soit un prix unitaire de 15.90 € HT Soit un prix unitaire de 19.08 € TTC
Soit un total de 159.00 € HT Soit un total de 190.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 38 points de fidélité en achetant ce produit
Description
Harmony Arrêt D'Urgence - Rouge Ø 40mm - Ø 22 - Tourner Pour Déverouiller - 1OCaractéristiques générales :
- Gamme de produits : Harmony XB7
- Type de produit ou de composant : Arrêt d'urgence monolithique
- Nom abrégé d'appareil : XB7
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 10
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : À accrochage mécanique
- Remise à zéro : Tourner pour déverrouiller
- Profil de l'unité de commande : Rouge coup de poing Ø 40mm non marqué
- Description des contacts : 1 ''O''
- Mode de raccordement :
- Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
- Borniers à vis-étrier : 1 x 0.34...2 x 2.5 mm² sans embout conformément à EN/IEC 60947-1
- Largeur hors tout cao : 40 mm
- Hauteur hors tout cao : 40 mm
- Profondeur hors tout cao : 72 mm
- Description des bornes iso n°1 : (11-12)NC
- Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
- Entraxe de fixation :
- >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm
- >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
- Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
- Fonctionnement des contacts : À action brusque
- Utilisation des contacts : Standard
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Durée de vie mécanique : 100000 cycles
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis :
- Transversal tête compatible avec JIS N°1 tournevis
- Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1
- Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- Tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- Tension assignée de tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- Courant assigné d'emploi :
- 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- 0.75 A à 240 V, AC-15, C300 conformément à EN/IEC 60947-5-1
- 1.5 A à 120 V, AC-15, C300 conformément à EN/IEC 60947-5-1
- Fiabilité électrique iec 60947-5-4 : ' < 5 x 10exp(-7) à 17 V, 5 mA conformément à IEC 60947-5-4
- Poids (kg) : 0.035 kg
Caractéristiques techniques
Mode de pose | Montage en saillie |
Diamètre de trou | 22,5 mm |
Type de déverrouillage | Autre |
Diamètre du bouchon | 40,0 mm |
Avec éclairage | Non |
Indice de protection (ip) | Ip65/ip67 |
Type de raccordement du circuit auxiliaire | Raccordement à vis |
Nombre de contacts en tant que contacts à ouverture | 1,0 |
Nombre de contacts en tant que contacts à fermeture | 0,0 |
Degré de protection (nema) | Autre |
