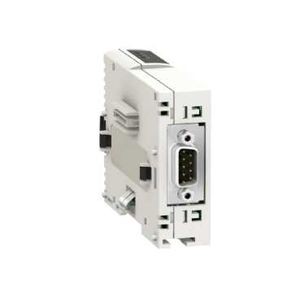

CANOPEN MASTER UNIT FOR C
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Magelis XBT GC, GT/GK avec contrôle
- Type de produit ou de composant : Module maître de bus CANopen
- Compatibilité produit : XBTGC1100T / XBTGC1100U / XBTGC2120T / XBTGC2120U / XBTGC2230T / XBTGC2230U
- Type de connexion intégrée : Bus maître CANopen SUB-D 9 mâle, 2 paires torsadées blindées
- Type de bus : CANopen classe de conformité: M10, profil: DR 303-1 / CANopen classe de conformité: M10, profil: DS 301 V4.02
- Nombre de canaux : 64 RPDO / 64 TPDO
- [us] tension d'alimentation : 5 V DC
- Vitesse de transmission : 100 kbit/s, longueur de bus = <= 500 m / 1000 kbit/s, longueur de bus = <= 50 m / 125 kbit/s, longueur de bus = <= 425 m / 20 kbit/s, longueur de bus = <= 1000 m / 250 kbit/s, longueur de bus = <= 250 m / 50 kbit/s, longueur de bus = <= 800 m / 500 kbit/s, longueur de bus = <= 125 m
- Puissance dissipée en w : 2.4 W à 5 V DC
- Nombre de modules par contrôleur de base : 1
- Nombre d'esclaves : <= 16
- Alimentation : Alimentation externe
- Marquage : CE
- Led d'état : 1 LED pour ERR / 1 LED pour PWR / 1 LED pour RUN
- Masse du produit : 0.1 kg
Caractéristiques techniques
| Largeur | 88,2 mm |
| Hauteur | 91 mm |
| Profondeur | 35 mm |
| Adapté aux fonctions de sécurité | Non |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Avec séparation de potentiel | Oui |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Non |
| Diagnostic de bus possible | Oui |
| Avec module d'alimentation | Non |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Adapté en tant que module de segment | Oui |
| Composants système | Oui |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Module de distance | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 5 V |
| Tension d'alimentation cc | 5 V |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Nombre d'interfaces matérielles usb | 0 |
