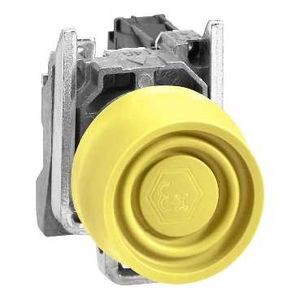

BP AF CAPUCHONNE JAUNE

Photo(s) non contractuelle(s)

BP AF CAPUCHONNE JAUNE

Marque Schneider Electric

Référence XB4BPS51EX

EAN 3389118030183

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-poussoir complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Zone poussière : Zone 21 - 22
  • Type d'unité de commande : Rappel à ressort
  • Profil de l'unité de commande : Jaune dépassant
  • Info supplémentaire de l'unité de commande : Avec capot de protection (silicone coloré)
  • Description des contacts : 1 "F"
Caractéristiques complémentaires :
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C à 0,1 m
  • Montage de l'appareil : Trou de fixation Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
  • Entraxe de fixation : >= 30 x 40 mm sur support
  • Profondeur d'encastrement : 43 mm
  • Marquage : II2 D-Ex tD A21 IP65/66
  • Forme de la tête de l'unité de signalisation : Rond
  • Fonctionnement des contacts : À action dépendante
  • Ouverture positive : Sans
  • Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Mode de raccordement : Borniers à vis-étrier, capacité de serrage: <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier, capacité de serrage: 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V et 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V et 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB4BPS51EX (Schneider-Electric)

Ancien produit : Telemecanique XB4BPS51EX

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Jaune
Adapté à l'éclairage Non
Nombre de postes de commande 1
À rappel Oui
Type de bouton Haut
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip66
Matériau de la bague frontale Métal
Avec bague frontale Oui
Type de lentille Rond
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à fermeture 1
Degré de protection (nema) Autre
