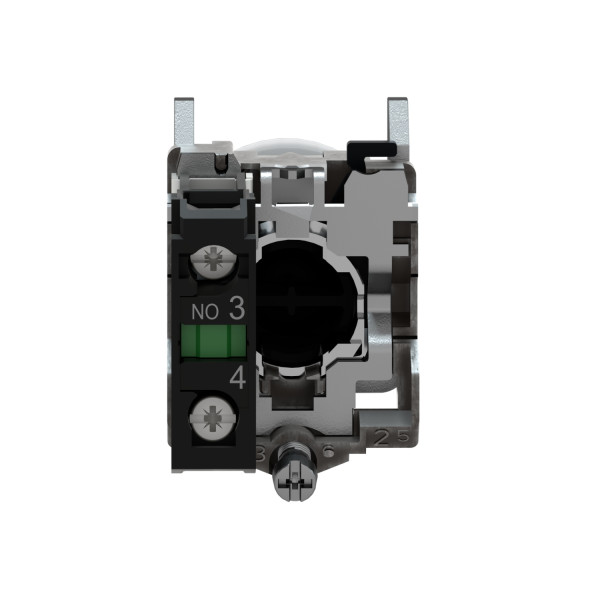

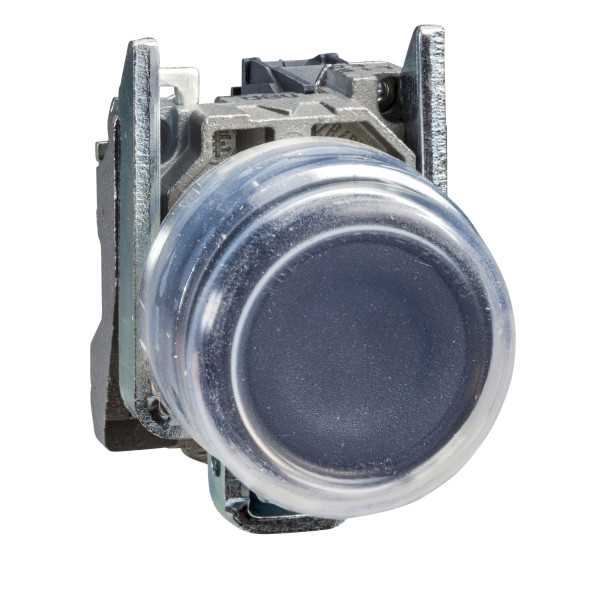

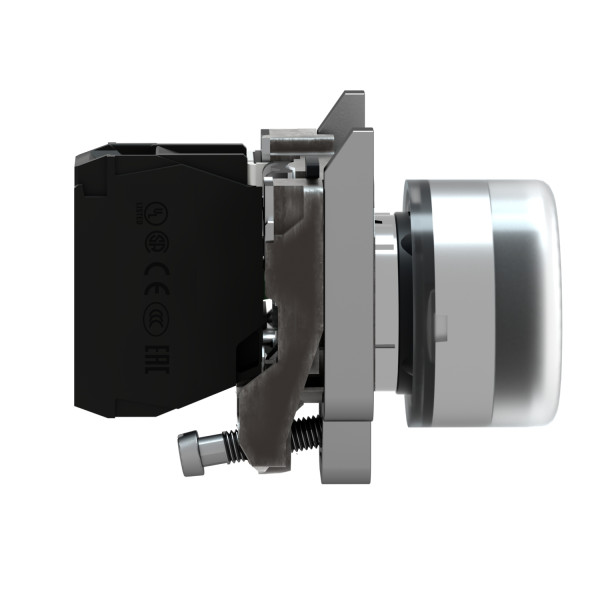

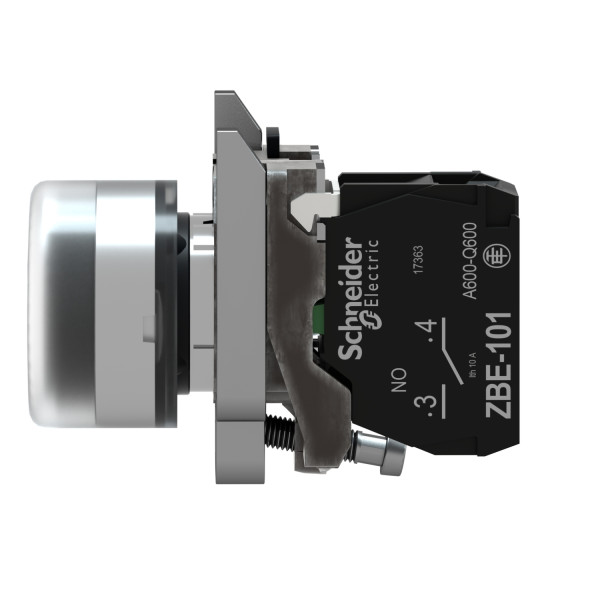

BP AF CAPUCHONNE NOIR

Description

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-poussoir complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Zone poussière : Zone 21 - 22
• Type d'unité de commande : Rappel à ressort
• Profil de l'unité de commande : Noir dépassant
• Info supplémentaire de l'unité de commande : Capuchonné (silicium transparent)
• Description des contacts : 1 "F"

• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C à 0,1 m
• Montage de l'appareil : Trou de fixation Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
• Entraxe de fixation : >= 30 x 40 mm sur support
• Profondeur d'encastrement : 43 mm
• Marquage : II2 D-Ex tD A21 IP65/66
• Forme de la tête de l'unité de signalisation : Rond
• Fonctionnement des contacts : À action dépendante
• Ouverture positive : Sans
• Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
• Durée de vie mécanique : 5000000 cycle
• Mode de raccordement : Borniers à vis-étrier, capacité de serrage: <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier, capacité de serrage: 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V et 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V et 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
