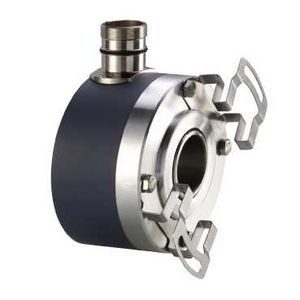

CODEUR ABSOLU MULTI TOUR 25 BITS BINAIRE 11 30V DC
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XCC
- Type de codeur : Multiturn absolute encoder
- Nom du codeur : XCC
- Application spécifique du produit : -
- Diamètre : 90 mm
- Diamètre de l'axe : 30 mm
- Type d'axe : Axe traversant
- Résolution : 4096 tours/8192 points
- Raccordement électrique : 1 connecteur mâle M23 radial 12 broches
- Étage de sortie : Type SB
- Type d'étage de sortie : SSI 25 bits binaire
- [us] tension d'alimentation : 11...30 V DC
- Matière du coffret : Zamak
- Tolérance de l'axe : H7
- Ondulation résiduelle : 0...500 mV
- Vitesse de rotation maximale : 3600 Tr/mn
- Moment d'inertie de l'axe : 56 g.cm²
- Valeur du couple : 0.008 N.m
- Charge maximum : 2 daN axial / 8 daN radial
- Fréquence de sortie : 100...500 kHz
- Consommation électrique : 0...100 mA sans charge
- Type de protection : Protection inversion de polarité / Short-circuit protection
- Interface physique : RS422
- Niveau de sortie : High level: 2 V minimum 20 mA
- Tenue aux ondes de choc : 1 kV niveau 2 IEC 61000-4-5
- Matière de la base : Aluminium
- Matière de l'axe : Acier inoxydable
- Type de roulement à billes : 6807ZZ
- Masse du produit : 1.06 kg
Ancien produit : Telemecanique XCC3930TS84SBN
Caractéristiques techniques
| Modèle | Other |
| Programmable | Oui |
| Matériau du boîtier/corps | Other |
| Sorties de signal de l'encodeur rotatif | A+b+0 |
| Finition du raccordement électrique | Radial plug |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Standard pour interfaces | Ssi |
| Indice de protection (ip) | Ip65 |
| Nombre de pas par révolution | 8192,0 |
| Nombre de pas par révolution | 8192 |
| Nombre de révolutions | 4096,0 |
| Nombre de révolutions | 4096 |
| Finition de l'arbre de l'encodeur rotatif | Hollow shaft |
| Diamètre de l'arbre | 30,0 mm |
| Diamètre de l'arbre | 30 mm |
| Finition du trajet de transmission | Other |
| Principe de mesure physique | Optic |
