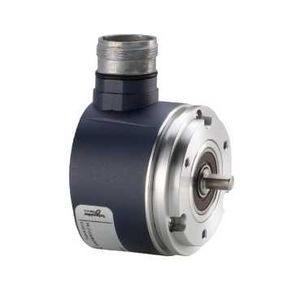

CODEUR INCREMENTAL 1000 POINTS 4,75 30V DC
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XCC
- Type de codeur : Codeur incrémental
- Nom du codeur : XCC
- Application spécifique du produit : -
- Diamètre : 58 mm
- Diamètre de l'axe : 6 mm
- Type d'axe : Axe plein
- Résolution : 1000 points
- Étage de sortie : Type X
- Type d'étage de sortie : Pilote 5V, RS422
- Raccordement électrique : 1 connecteur mâle M23 radial 12 broches
- [us] tension d'alimentation : 4,75...30 V DC
- Matière du coffret : Zamak
- Tolérance de l'axe : G7
- Ondulation résiduelle : 0...500 mV
- Vitesse de rotation maximale : 9000 Tr/mn
- Moment d'inertie de l'axe : 10 g.cm²
- Valeur du couple : 0.004 N.m
- Charge maximum : 10 daN radial / 5 daN axial
- Fréquence de sortie : 300 kHz
- Nombre de canaux : 3
- Consommation électrique : 0...75 mA (sans charge)
- Type de protection : Protection inversion de polarité / Short-circuit protection
- Courant maximum des sorties : 40 mA
- Niveau de sortie : Low level: 0.5 V maximum (20 mA) / High level: 4.5 V minimum (20 mA)
- Tenue aux ondes de choc : 1 kV, niveau 2 conformément à IEC 61000-4-5
- Matière de la base : Aluminium
- Matière de l'axe : Acier inoxydable
- Type de roulement à billes : 6000ZZ1
- Masse du produit : 0.495 kg
Ancien produit : Telemecanique XCC1506PS10X
Caractéristiques techniques
| Modèle | Incremental encoder |
| Programmable | Non |
| Matériau du boîtier/corps | Other |
| Sorties de signal de l'encodeur rotatif | A+b+0 |
| Finition du raccordement électrique | Radial plug |
| Catégorie de protection contre les explosions pour le gaz | None |
| Nombre de révolutions | 1,0 |
| Nombre de révolutions | 1 |
| Diamètre de l'arbre | 6 mm |
| Catégorie de protection contre les explosions pour la poussière | None |
| Standard pour interfaces | Rs-422 |
| Indice de protection (ip) | Ip65 |
| Nombre de pas par révolution | 1000,0 |
| Nombre de pas par révolution | 1000 |
| Finition de l'arbre de l'encodeur rotatif | Full shaft |
| Diamètre de l'arbre | 6,0 mm |
| Finition du trajet de transmission | Other |
| Principe de mesure physique | Optic |
