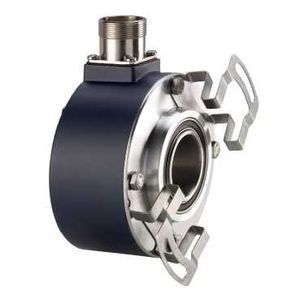

CODEUR INCREMENTAL 1024 POINTS 5V DC

Description

• Gamme de produits : OsiSense XCC
• Type de codeur : Codeur incrémental
• Nom du codeur : XCC
• Application spécifique du produit : -
• Diamètre : 90 mm
• Diamètre de l'axe : 30 mm
• Type d'axe : Axe traversant
• Résolution : 1024 points
• Étage de sortie : Type R
• Type d'étage de sortie : Pilote 5V, RS422
• Raccordement électrique : 1 connecteur mâle M23 radial 12 broches
• [us] tension d'alimentation : 5 V DC
• Limites de la tension d'alimentation : 4.5...5.5 V DC
• Matière du coffret : Zamak

• Tolérance de l'axe : H7
• Ondulation résiduelle : 0...200 mV
• Vitesse de rotation maximale : 3600 Tr/mn
• Moment d'inertie de l'axe : 500 g.cm²
• Valeur du couple : 0.025 N.m
• Charge maximum : 5 daN axial / 8 daN radial
• Fréquence de sortie : 100 kHz
• Nombre de canaux : 3
• Consommation électrique : 0...100 mA (sans charge)
• Courant maximum des sorties : 40 mA
• Niveau de sortie : Low level: 0.5 V maximum (20 mA) / High level: V supply - 2.5 V minimum (20 mA)
• Tenue aux ondes de choc : 1 kV, niveau 2 conformément à IEC 61000-4-5
• Matière de la base : Aluminium
• Matière de l'axe : Acier inoxydable
• Type de roulement à billes : 6807
• Masse du produit : 0.96 kg
