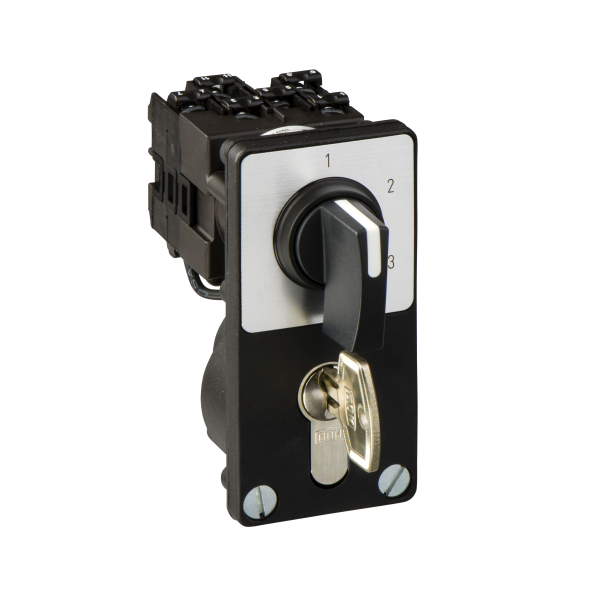

Schneider Electric Sélecteur Grad 3Pos 2Poles M An. Noire
231.63 € HT 277.96 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 555 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Commutateur à came complet
- Nom de composant : K1
- [ith] courant thermique conventionnel : 12 A
- Montage du produit : Montage avant
- Mode de fixation : 6 vis Ø 5,2 mm
- Type de tête du contrôleur à came : Avec plastron 55 x 100 mm
- Type d'unité de commande : Noir poignée
- Cadenassage de la commande rotative : Avec
- Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 - 3 noir marquage
- Fonction du commutateur : Interrupteur progressif
- Rappel : Sans
- Position 0 : Sans position Off
- Description des pôles : 2P
- Positions angulaires : Droite : 0° - 60° - 120°
- Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010
- Type d'enclenchements : 3
- Angle de commutation : 60 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- Puissance assignée d'emploi en w : 10500 W AC-21/500...660 V 3 phases conformément à IEC 60947-3 / 1100 W AC-3/230 V 3 phases conformément à IEC 60947-3 / 1500 W AC-23A/230 V 3 phases conformément à IEC 60947-3 / 1500 W AC-3/400 V monophasé conformément à IEC 60947-3 / 1500 W AC-3/400 V 3 phases conformément à IEC 60947-3 / 1500 W AC-3/500 V 3 phases conformément à IEC 60947-3 / 1500 W AC-3/690 V 3 phases conformément à IEC 60947-3 / 2200 W AC-23A/400 V 3 phases conformément à IEC 60947-3 / 2200 W AC-23A/500 V 3 phases conformément à IEC 60947-3 / 2200 W AC-23A/690 V 3 phases conformément à IEC 60947-3 / 4800 W AC-21/230 V 3 phases conformément à IEC 60947-3 / 600 W AC-3/230 V monophasé conformément à IEC 60947-3 / 8300 W AC-21/400 V 3 phases conformément à IEC 60947-3
- [ie] courant assigné d'emploi en ac : 1 A à 500 V AC-15 conformément à IEC 60947-5-1 / 2 A à 400 V AC-15 conformément à IEC 60947-5-1 / 3 A à 230 V AC-15 conformément à IEC 60947-5-1 / 1.8 A à 690 V AC-3 3 phases conformément à IEC 60947-3 / 2.8 A à 500 V AC-3 3 phases conformément à IEC 60947-3 / 2.8 A à 690 V AC-23A 3 phases conformément à IEC 60947-3 / 3.3 A à 400 V AC-3 3 phases conformément à IEC 60947-3 / 3.8 A à 500 V AC-23A 3 phases conformément à IEC 60947-3 / 4.6 A à 230 V AC-3 3 phases conformément à IEC 60947-3 / 4.8 A à 400 V AC-23A 3 phases conformément à IEC 60947-3 / 5.6 A à 230 V AC-23A 3 phases conformément à IEC 60947-3
- Durée de vie électrique : 1000000 cycle AC-15 / 1000000 cycle AC-21 / 500000 cycle AC-23 / 500000 cycle AC-3
- Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 16 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
- Durée de vie mécanique : 1000000 cycle
- Largeur hors tout cao : 55 mm
- Hauteur hors tout cao : 100 mm
- Profondeur hors tout cao : 73 mm
- Masse du produit : 0.17 kg
Ancien produit : Telemecanique K1F013NZ4
Caractéristiques techniques
Modèle | Commutateur multi-positions |
Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
Courant permanent nominal (iu) | 12,0 A |
Nombre de pôles | 2,0 |
Courant de fonctionnement nominal ca-3, 400 v | 3,3 A |
Avec position 0 | Non |
Avec retour automatique à la position 0 | Non |
Classe de protection (ip), face avant | Ip40 |
Type de raccordement du circuit principal | Raccordement à vis |
Finition de l'élément d'actionnement | Clé |
Convient pour montage au sol | Non |
Adapté à une fixation frontale | Oui |
Adapté à un montage en distributeur | Non |
Adapté à un montage intermédiaire | Oui |
Appareil complet dans un boîtier | Oui |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Nombre de contacts auxiliaires à deux directions | 0,0 |
