Compact nsx - déclencheur micrologic 4.3 vigi 570a - 4p4d pour nsx630
Compact nsx - déclencheur micrologic 4.3 vigi 570a - 4p4d pour nsx630

Photo(s) non contractuelle(s)

Compact nsx - déclencheur micrologic 4.3 vigi 570a - 4p4d pour nsx630

3041.58 € HT 3649.90 € TTC

Marque Schneider Electric

Référence C6344V570

EAN 3606481994226

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 53-58 jours Délai estimatif

Réception à venir le 25/02/2025 + 10 pièces

Schneider Electric

SCHC63F4

Bloc de coupure sans déclencheur - Compact nsx630f - 630a - 4p - 36ka

Rupture temporaire
A commander

2298.28 € HT 2757.94 € TTC

Schneider Electric

SCHC63H4

Compact nsx630h - bloc de coupure sans déclencheur - 630a - 4p - 70ka

Non géré en stock
A commander

2856.75 € HT 3428.10 € TTC

Schneider Electric

SCHC63L4

Compact nsx630l - bloc de coupure sans déclencheur - 630a - 4p - 150ka

Non géré en stock
A commander

4067.29 € HT 4880.75 € TTC

Schneider Electric

SCHC63N4

Compact nsx630n - bloc de coupure sans déclencheur - 630a - 4p - 50ka

Non géré en stock
A commander

2505.15 € HT 3006.18 € TTC

Schneider Electric

SCHC63S4

Compact nsx630s - bloc de coupure sans déclencheur - 630a - 4p - 100ka

Non géré en stock
A commander

3444.96 € HT 4133.95 € TTC

Description

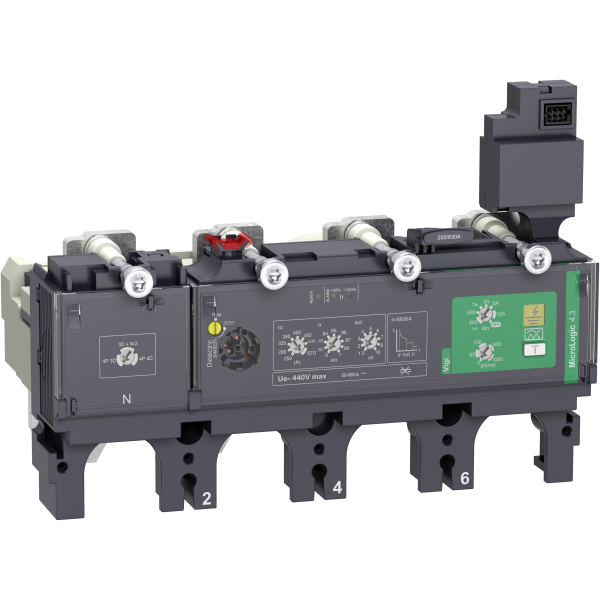

Compact NSX - Déclencheur Micrologic 4.3 Vigi 570A - 4P4D pour NSX630 par Schneider Electric

Le déclencheur Micrologic 4.3 Vigi 570A pour Compact NSX630 de Schneider Electric est un dispositif de protection avancé conçu pour les applications industrielles et commerciales. Ce déclencheur électronique offre une protection fiable contre les surcharges et les courts-circuits, assurant ainsi la sécurité et la continuité de vos installations électriques. Doté de la technologie Micrologic, il permet une surveillance précise et une gestion optimisée de l'énergie, contribuant à une meilleure efficacité énergétique et à une réduction des coûts opérationnels. Ce modèle 4P4D est spécifiquement conçu pour les systèmes à quatre pôles, offrant une protection complète et une flexibilité d'installation.

Les + du Produit :

  • Protection avancée contre les surcharges et les courts-circuits
  • Technologie Micrologic pour une gestion optimisée de l'énergie
  • Surveillance précise des paramètres électriques
  • Flexibilité d'installation avec un design 4P4D
  • Réduction des coûts opérationnels grâce à une meilleure efficacité énergétique

Caractéristiques du Produit :

  • Type de produit : Déclencheur Micrologic 4.3 Vigi
  • Courant nominal : 570A
  • Nombre de pôles : 4
  • Type de protection : Surcharge et court-circuit
  • Technologie : Micrologic
  • Compatibilité : Compact NSX630
  • Catégorie d'utilisation : Industrielle et commerciale
  • Montage : Fixe
  • Dimensions : 140 x 210 x 110 mm
  • Poids : 2.5 kg
Utilisation :

Pour utiliser le déclencheur Micrologic 4.3 Vigi 570A, suivez les étapes suivantes :

  1. Assurez-vous que l'installation électrique est hors tension avant de commencer l'installation.
  2. Fixez le déclencheur sur le disjoncteur Compact NSX630 en suivant les instructions du manuel d'installation.
  3. Connectez les câbles d'alimentation aux bornes appropriées du déclencheur.
  4. Vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées et conformes aux normes de sécurité.
  5. Remettez l'installation sous tension et testez le déclencheur pour vérifier son bon fonctionnement.

Recommandations

Pour une utilisation optimale du déclencheur Micrologic 4.3 Vigi 570A, il est recommandé de :

  • Effectuer des inspections régulières pour s'assurer que le déclencheur fonctionne correctement.
  • Suivre les instructions du manuel d'installation et de maintenance fourni par Schneider Electric.
  • Utiliser des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
  • Consulter un professionnel qualifié pour toute question ou problème technique.
  • Maintenir un environnement propre et sec autour du déclencheur pour éviter toute contamination ou dommage.

Produits de la même catégorie

Schneider Electric

SCHLV429387

Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider

En stock
38 produit(s) disponible(s)

97.79 € HT 117.35 € TTC

Schneider Electric

SCH29450

Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider

En stock
54 produit(s) disponible(s)

13.62 € HT 16.34 € TTC

Schneider Electric

SCHLV432594

Cache-Borne Long 4P pour Disjoncteur NSX 400-630 ComPacT NSX Schneider

En stock
2 produit(s) disponible(s)

54.39 € HT 65.27 € TTC

Schneider Electric

SCH29370

Verrouillage Amovible pour Maneton par 1 à 3 Cadenas ComPacT NSX Schneider – pour NSX630

En stock
5 produit(s) disponible(s)

21.21 € HT 25.45 € TTC

Schneider Electric

SCHLV429516

Cache-Bornes ComPacT NSX Schneider 4P Court – pour NSX100 à 250

En stock
18 produit(s) disponible(s)

18.91 € HT 22.69 € TTC

Schneider Electric

SCHLV432641

Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630

En stock
2 produit(s) disponible(s)

1305.95 € HT 1567.14 € TTC

Schneider Electric

SCHLV432643

MT400/630 24-30V CC TELECOMMANDE DISJONCTEUR NSX400/630

En stock
1 produit(s) disponible(s)

1473.63 € HT 1768.36 € TTC

Schneider Electric

SCHLV429517

Cache-Bornes Long pour Disjoncteur ou Socle 3P ComPacT NSX Schneider – pour NSX 100 à 250

En stock
4 produit(s) disponible(s)

23.03 € HT 27.64 € TTC

Schneider Electric

SCH33645

Lot d'adaptateurs de raccordement ComPacT Schneider Electric - pour cosse - 4 pièces - 4P - 1600A

En stock
10 produit(s) disponible(s)

230.82 € HT 276.98 € TTC

Schneider Electric

SCH31057

Schneider Electric Commande Rotative Latérale Droite Ins, Inv 250 Poignée Noire

En stock
1 produit(s) disponible(s)

49.44 € HT 59.33 € TTC

Schneider Electric

SCHLV434128

Compact afficheur tableau fdm128 multi-équipements, disjoncteurs et smartlink

En stock
1 produit(s) disponible(s)

805.72 € HT 966.86 € TTC

Schneider Electric

SCH18674

Schneider Electric Disjoncteur Modulaire Multi 9 Ng125N 4 Pôles 125 A Courbe D

En stock
2 produit(s) disponible(s)

617.73 € HT 741.28 € TTC

Schneider Electric

SCHC40F4

Bloc de coupure sans déclencheur - Compact nsx400f - 400a - 4p - 36ka

En stock
1 produit(s) disponible(s)

1642.67 € HT 1971.20 € TTC

Legrand

LEG026055

Bloc differentiel électronique DPX/DPX-I 250 - 4P - montage aval

En stock
1 produit(s) disponible(s)

1028.14 € HT 1233.77 € TTC

Schneider Electric

SCHLV432570

Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630

En stock
2 produit(s) disponible(s)

27.88 € HT 33.46 € TTC

Schneider Electric

SCHLV429393

BOBINE MX 125V CC ACCESSOIRE DISJONCTEUR NSX100-630

En stock
1 produit(s) disponible(s)

105.04 € HT 126.05 € TTC

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 570,0 A
Nombre de pôles 4,0
Fonction déclencheur de court-circuit Retardé
Réglage de courant du déclencheur de surcharge 570,0 A
Réglage de courant du déclencheur de surcharge 228 A
Tension d'alimentation de courant nominal us à ca 50 hz 440 V
Tension d'alimentation de courant nominal us à ca 50 hz 440 V
Tension d'alimentation de courant nominal us à ca 60 hz 440 V
Tension d'alimentation de courant nominal us à ca 60 hz 440 V
Avec fonction de protection contre les mises à la terre accidentelles Non
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé 6900,0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé 6900,0 A
Finition de la protection du moteur Déclencheur électronique
Type de tension d'actionnement Auto-alimenté
