Photo(s) non contractuelle(s)

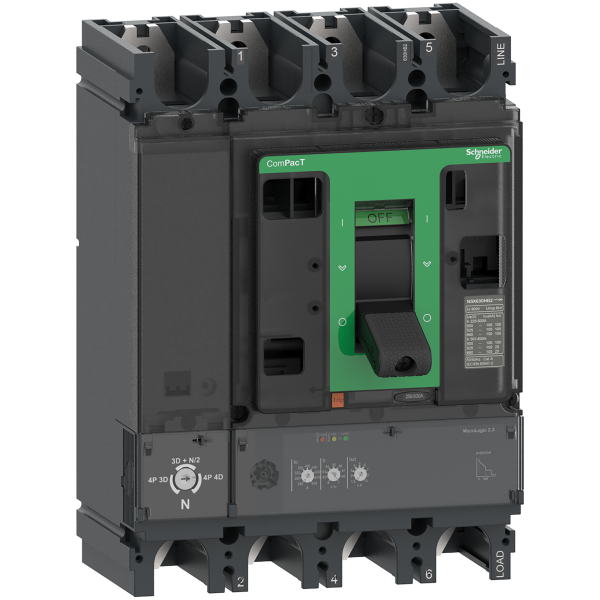

Disjoncteur avec Déclencheur MicroLogic 2.3 630 A 4P 4D 50 kA Montage Fixe ComPacT NSX400H Schneider
3455.78 € HT 4146.94 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 8293 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV432465
Vigi 200-440v 4p for nsx400/630
Non géré en stock
A commander
2449.05 € HT 2938.86 € TTC
Schneider Electric
SCHLV432539
KIT COMPACT DEBROCHABLE 4P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX400 630
Non géré en stock
A commander
560.46 € HT 672.55 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
25.16 € HT 30.19 € TTC
Schneider Electric
SCHLV432592
Cache-Bornes Court 4P ComPacT NSX Schneider Electric
Non géré en stock
A commander
40.23 € HT 48.28 € TTC
Schneider Electric
SCHLV432594
Cache-Borne Long 4P pour Disjoncteur NSX 400-630 ComPacT NSX Schneider
En stock
4 produit(s) disponible(s)
54.39 € HT 65.27 € TTC
Schneider Electric
SCHLV432597T
Compact nsx - commande rotative directe - standard - poignée noire pour nsx630
Non géré en stock
A commander
141.21 € HT 169.45 € TTC
Schneider Electric
SCHLV432598T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx630
En stock
1 produit(s) disponible(s)
193.54 € HT 232.25 € TTC
Schneider Electric
SCHLV432614T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx630
Non géré en stock
A commander
229.81 € HT 275.77 € TTC
Schneider Electric
SCHLV432621ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx630
Non géré en stock
A commander
273.38 € HT 328.06 € TTC
Schneider Electric
SCHLV432621T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx630
Non géré en stock
A commander
260.96 € HT 313.15 € TTC
Schneider Electric
SCHLV432631
VERROUILLAGE FIXE POUR 3 CADENAS ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
42.35 € HT 50.82 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1179.15 € HT 1414.98 € TTC
Description
Disjoncteur avec Déclencheur MicroLogic ComPacT NSX400H Schneider
Ce disjoncteur ComPacT NSX630N, de la marque Schneider Electric, est un dispositif de protection, de sectionnement et de commande de circuit de répartition électrique. Il est généralement utilisé pour prévenir les accidents pouvant être causés par les pannes de courant. Ce dispositif possède un déclencheur électronique MicroLogic 2.3 capable de sectionner automatiquement le circuit en cas de défaillance sur le circuit. Ce disjoncteur peut protéger un circuit de distribution de 630 A, avec une tension assignée allant jusqu’à 690 VCA. Son déclencheur électronique possède une protection différentielle pour détecter les différences de courant sur le réseau. Il propose 9 positions de réglage de temporisation différentielle.
Les + du produit :
- Raccordement sur la façade, avec un pas de 45 mm
- Equipé d’une manette de commande manuelle
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ComPacT NSX630N
- Référence : SCHC63N42D630
- Côtes d'encombrement : 225 x 185 x 110 mm
- Poids : 8,13 kg
- Description des pôles : 4P
- Nombre de pôles protégés :
- 4D
- 3D + N/2
- 3D
- Type de déclencheur : MicroLogic 2.3
Caractéristiques du produit :
- Courant assigné d’emploi : 630 A
- Tension assignée d’emploi : 690 VCA
- Fréquence : 50/60 Hz
- Niveau de performance : N 50 kA 415 V CA
- Pouvoir de coupure ultime en court-circuit : 85 kA
- Plage de réglage du seuil de protection longue durée [Ir] : 160 à 400 A
- Plage de réglage de la temporisation de la protection longue durée [Tr] :
- 400 s à 1,5 x Ir
- 16 s à 6 x Ir
- 11 s à 7,2 x Ir
- Indice de protection : IP40
- Tenue aux chocs : IK07
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -50°C à +85°C
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 630,0 A |
| Nombre de pôles | 4,0 |
| Réglage de courant du déclencheur de surcharge | 630,0 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 50,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 6900,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 338 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
Documents et notices
