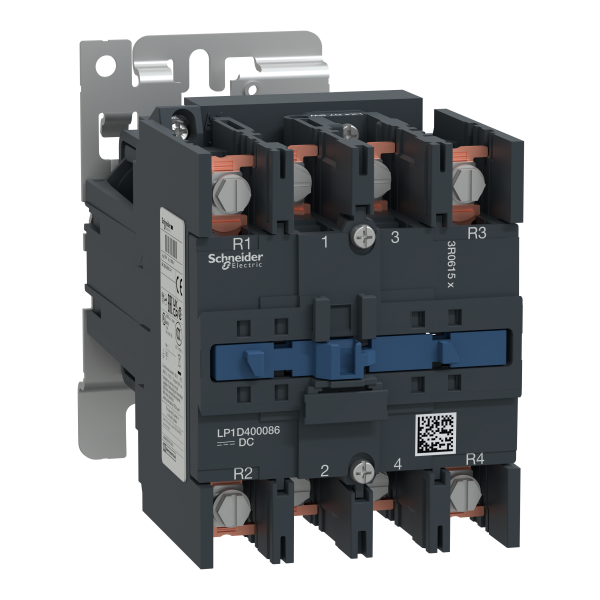

Schneider Electric Contacteur Lp1D 4P (2F Plus 2O) Ac1 440V 60 A Bobine 72 V Cc
Schneider Electric Contacteur Lp1D 4P (2F Plus 2O) Ac1 440V 60 A Bobine 72 V Cc

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Lp1D 4P (2F Plus 2O) Ac1 440V 60 A Bobine 72 V Cc

347.06 € HT 416.47 € TTC

Marque Schneider Electric

Référence LP1D400086SW

EAN 3389118355514

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name :
  • Type de produit ou de composant : Contacteur
  • Nom abrégé d'appareil : LP1D
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : AC-1
  • Description des pôles : 4P
  • Composition des pôles : 2F+2O
  • [ue] tension assignée d'emploi :
  • [ie] courant assigné d'emploi :
  • Control circuit type :
  • Tension circuit de commande : 72 V DC
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 60 A à <= 60 °C pour circuit de puissance
  • Pouvoir nominal d'enclenchement irms : 800 A à 440 V pour circuit de puissance conformément à IEC 60947
  • Pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance conformément à IEC 60947
  • [icw] courant assigné de courte durée admissible : 320 A <= 40 °C 10 s circuit de puissance / 720 A <= 40 °C 1 s circuit de puissance / 72 A <= 40 °C 10 min circuit de puissance / 165 A <= 40 °C 1 min circuit de puissance
  • Calibre du fusible à associer : 80 A gG à <= 690 V coordination type 1 pour circuit de puissance / 80 A gG à <= 690 V coordination type 2 pour circuit de puissance
  • Impédance moyenne : 1.5 mOhm à 50 Hz - Ith 60 A pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1
  • Durée de vie électrique : 1.4 Mcycles 60 A AC-1 à Ue <= 440 V
  • Puissance dissipée par pôle : 5.4 W AC-1
  • Couvercle de protection : Sans
  • Support de montage : Platine / Rail
  • Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
  • Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
  • Mode de raccordement : Télécommande : bornes à anneau - diamètre externe: 8 mm / Circuit de puissance : bornes à anneau - diamètre externe: 16.5 mm
  • Couple de serrage : Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm screw : M3.5 / Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 screw : M3.5 / Circuit de puissance : 6 N.m - sur bornes à anneau hexagonal 10 mm screw : M6
  • Temps de fonctionnement : 12...26 ms fermeture / 4...19 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Durée de vie mécanique : 10 Mcycles
  • Vitesse de commande : 3600 cyc/h à <= 60 °C
Caractéristiques complémentaires :
  • Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
  • Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 55 °C perte de niveau / 0,75 à 1,2 Uc à 55 °C opérationnel
  • Constante de temps : 75 ms
  • Consommation moyenne à l'appel en w : 22 W à 20 °C
  • Consommation moyenne au maintien en w : 22 W à 20 °C
Référence : SCHLP1D400086SW (Schneider-Electric)

Ancien produit : Telemecanique LP1D400086SW

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Nombre de contacts à fermeture en tant que contacts principaux 2,0
Nombre de contacts ouverture en tant que contacts principaux 2,0
Tension d'alimentation de courant nominal us cc 72,0 V
Tension d'alimentation de courant nominal us cc 72 V
Type de raccordement du circuit principal Autre
Type de tension d'actionnement Dc
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Courant de fonctionnement nominal ca-1, 400 v 60,0 A
