Photo(s) non contractuelle(s)

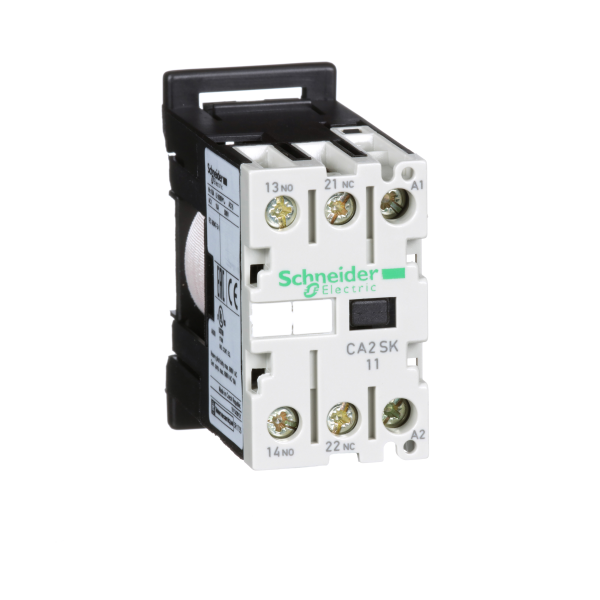

Schneider Electric Contacteur Cont Aux.1F 1O 480V 50 60
43.01 € HT 51.61 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 103 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys CASK
- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CA2SK
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-15 / DC-13
- Composition des pôles : 1F+1O
- [ue] tension assignée d'emploi : <= 690 V <= 400 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 480 V AC 50/60 Hz
- [ith] courant thermique conventionnel : 10 A à <= 55 °C
- Calibre du fusible à associer : 10 A GL conformément à VDE 0660 / 10 A GL conformément à IEC 60947
- [ui] tension assignée d'isolement : 690 V conformément à BS 5424 / 690 V conformément à IEC 60947 / 690 V conformément à VDE 0110 gr C / 690 V conformément à UL 508 / 690 V conformément à CSA C22.2 No 14
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 1.5...6 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 0.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.35...6 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.35...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.35...2.5 mm² - rigidité du câble: souple - sans extrémité de câble
- Couple de serrage : 0.8 N.m - sur borniers à vis-étrier pozidriv N°1
- Plage de tension du circuit de commande : 0,85...1,1 Uc à 50 °C opérationnel / 0,2 à 0,75 Uc à 50 °C perte de niveau
- Temps de fonctionnement : 6...8 ms désexcitation bobine + ouverture ''F'' / 7...14 ms excitation bobine + fermeture ''F'' / 8...16 ms excitation bobine + ouverture ''O'' / 8...10 ms désexcitation bobine + fermeture ''O''
- Durée de vie mécanique : 10 Mcycles
- Vitesse de commande : 1200 cyc/h
- Consommation moyenne à l'appel en va : 16 VA à 20 °C
- Consommation moyenne au maintien en va : 4.2 VA à 20 °C
- Dissipation thermique : 1.4 W
- Hauteur : 56 mm
- Largeur : 27 mm
- Profondeur : 55.5 mm
- Masse du produit : 0.132 kg
Ancien produit : Telemecanique CA2SK11T7
Caractéristiques techniques
| Mode de pose | Rail din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
