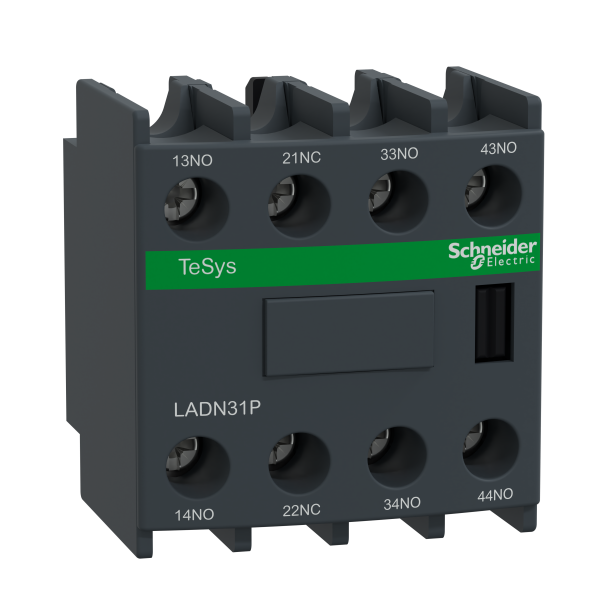

Schneider Electric Contacteur Auxiliaire Bloc Cont 3F Plus 1O Frontal
18.24 € HT 21.89 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 43 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Type de produit ou de composant : Bloc de contact auxiliaire
- Compatibilité produit : LP1D80 / LC1D80...D150
- Manoeuvre des contacts auxiliaires : Instantané
- Composition des pôles : 3 NO + 1 NF
- Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
- Emplacement de montage : Façade
- [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-5-1 / 600 V - certifications CSA / 600 V - certifications UL
- [ue] tension assignée d'emploi : 690 V AC 25...400 Hz
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- Courant temporaireadmissible : 100 A à -5...60 °C 1 s / 120 A à -5...60 °C 500 ms / 140 A à -5...60 °C 100 ms
- Type de protection : Fusible gG <= 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
- Calibre du fusible à associer : 10 A gG IEC 60947-5-1
- Durée de vie mécanique : 3 Mcycles
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Temps de non-chevauchement : 1.5 ms sur désexcitation (non-chevauchement entre contact NC et NO) / 1.5 ms sur excitation (non-chevauchement entre contact NC et NO)
- Temps de chevauchement : 1.5 ms
- Résistance d'isolement : > 10 M'
Ancien produit : Telemecanique LADN31P
Caractéristiques techniques
| Mode de pose | Fixation frontale |
| Modèle | Relevable |
| Courant de fonctionnement nominal ca-15, 230 v | 10,0 A |
| Finition du raccordement électrique | Raccordement à vis |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 3,0 |
| Nombre d'interrupteurs de signal d'erreur | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
