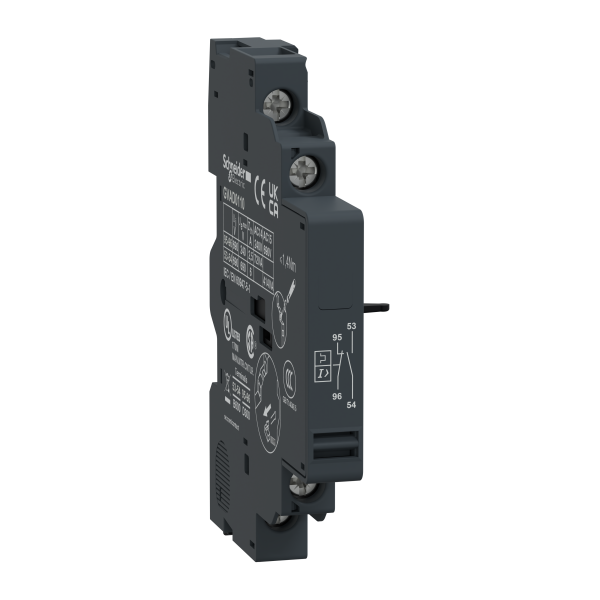

Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)

Description

• Gamme : TeSys
• Nom abrégé d'appareil : GVAD
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
• Manoeuvre des contacts auxiliaires : Signal de défaut 1 ''O''
• Composition des pôles : 1F+1O
• Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble

• Emplacement de montage : Côté gauche
• [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-1 / 300 V - conformément à UL 508 / 300 V - conformément à CSA C22.2 No 14
• [ue] tension assignée d'emploi : 48...690 V AC / 24...240 V DC
• [ith] courant thermique conventionnel : 6 A / 2.5 A pour signal défaut
• Type de protection : GB2CB'disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V / Fusible gG <= 10 A
• Durée de vie mécanique : 100000 cycle
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle / 400 VA à 690 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 110...127 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle / 650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle / 720 VA à 230...240 V AC-15 - durabilité électrique: 100000 cycle / 850 VA à 380...415 V AC-15 - durabilité électrique: 100000 cycle / 36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle / 48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle / 72 VA à 110...127 V AC-14 - durabilité électrique: 1000 cycle
• Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 110 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 24 V DC-13 - durabilité électrique: 100000 cycle / 180 W à 60 V DC-13 - durabilité électrique: 100000 cycle / 240 W à 48 V DC-13 - durabilité électrique: 100000 cycle / 15 W à 48 V DC-13 - durabilité électrique: 1000 cycle / 24 W à 24 V DC-13 - durabilité électrique: 1000 cycle / 9 W à 60 V DC-13 - durabilité électrique: 1000 cycle
• Couple de serrage : <= 1.4 N.m - sur borniers à vis-étrier
• Hauteur : 89 mm
• Largeur : 9.3 mm
• Profondeur : 66 mm
• Masse du produit : 0.055 kg
