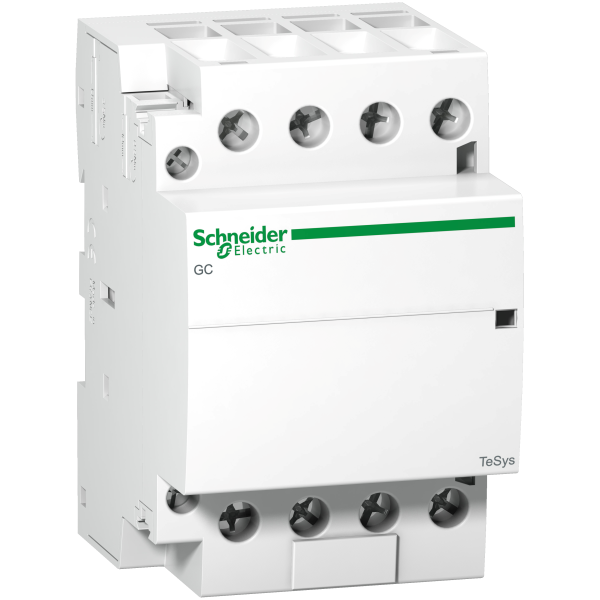

Schneider Electric Contacteur Gc 4 F 40 A 220 à 240 V Ca

Description

• Gamme : TeSys
• Product name : TeSys GC
• Type de produit ou de composant : Modular contactor
• Nom abrégé d'appareil : GC40
• Application du contacteur : Chaleur / Commande du moteur / Lighting
• Catégorie d'emploi : AC-7A / AC-7B
• Description des pôles : 4P
• Composition des pôles : 4F
• [ue] tension assignée d'emploi : <= 250 V AC
• [ie] courant assigné d'emploi : 40 A AC-7A / 15 A AC-7B
• Position de montage : 30°/verticale
• Control circuit type : C.a. 50 Hz
• Tension circuit de commande : 220...240 V AC 50 Hz
• Type de commande : Contrôle à distance
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 16 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 16 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 25 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 6 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 0.8 N.m - sur borniers à vis-étrier / Circuit de puissance : 2 N.m - sur borniers à vis-étrier

• [uimp] tension assignéede tenue aux chocs : 4 kV
• [ith] courant thermique conventionnel : 40 A à <= 50 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 120 A à 400 V AC pour circuit de puissance conformément à IEC 61095
• Pouvoir assigné de coupure : 120 A à 400 V pour circuit de puissance conformément à IEC 61095
• [icw] courant assigné de courte durée admissible : 320 A <= 40 °C 10 s circuit de puissance / 100 A <= 40 °C 30 s circuit de puissance
• Calibre du fusible à associer : 40 A GL à <= 440 V pour circuit de puissance
• Impédance moyenne : 2 mOhm à 50 Hz - Ith 40 A pour circuit de puissance
• [ui] tension assignée d'isolement : 500 V conformément à VDE 0110 / 500 V conformément à IEC 61095
• Durée de vie électrique : AC-7A : 100000 cycle / AC-7B : 100000 cycle
• Puissance dissipée par pôle :
• Normes : IEC 60947-5 / IEC 61095
• Temps de fonctionnement : 10...25 ms ouverture / 10...30 ms fermeture
• Durée de vie mécanique : 1000000 cycle
• Vitesse de commande : 300 cyc/h à <= 50 °C
• Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau 50 Hz / 0,85...1,1 Uc à <= 50 °C opérationnel 50 Hz
• Consommation moyenne à l'appel en va : 53 VA à 20 °C 50 Hz
• Consommation moyenne au maintien en va : 6.5 VA à 20 °C 50 Hz
• Dissipation thermique : 2.1 W à 50/60 Hz
