Contacteur 2P+2R 20 A AC1 TeSys K Schneider – 24 BC – Cosses Fermées Ferroviaire
78.65 € HT 94.38 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 188 points de fidélité en achetant ce produit
Description

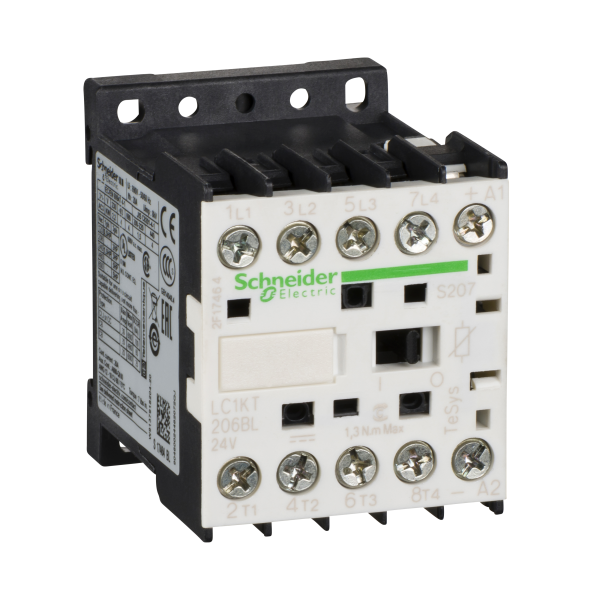

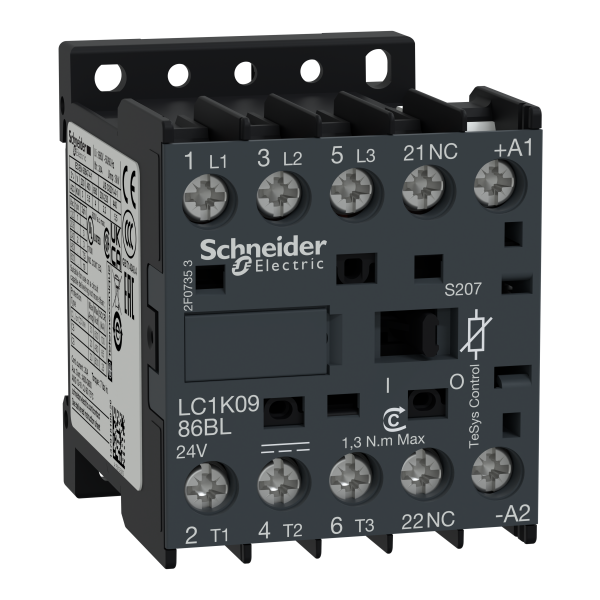

Contacteur TeSys K Schneider
Ce contacteur TeSys K, de la marque Schneider Electric, est un dispositif de commande servant à contrôler à distance l’état de fonctionnement d’un appareil. Il permet de gérer la coupure et le rétablissement de l’alimentation sur un circuit électrique. Ce dispositif est doté de 4 pôles avec 2 contacts fermés et 2 ouverts pouvant contrôler l’alimentation d’une charge résistive sur un circuit de puissance de type AC-1 d’une tension de 690 V. Ce contacteur est en mesure de commander l’ouverture et la fermeture du courant sur un réseau de 20 A grâce à sa bobine de 24 V. Son raccordement se fait par des bornes à anneau d’un diamètre externe de 7 mm.
Les + du produit :
- Montage sur rail ou sur une platine
- Cosses fermées ferroviaires
Caractéristiques principales :
- Gamme de produits : TeSys K
- Gamme : TeSys
- Fonction produit : Contacteur
- Nom du produit : TeSys K
- Nom abrégé de l'appareil : LC1K
- Fonction de l’appareil : Contrôle
- Application du contacteur : Charge résistive
Caractéristiques complémentaires :
- Catégorie d'emploi : AC-1
- Description des pôles : 4P
- Composition des pôles : 2F+2O
- [ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
- [ie] courant assigné d'emploi : 20 A (16 A (
Type de circuit de commande :
- CC basse consommation
- Tension circuit de commande : 24 V CC
- [uimp] tension assignée de tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à
Pouvoir nominal d'enclenchement irms :
- 110 A CA pour circuit de puissance conformément à NF C 63-110110 A CA pour circuit de puissance conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947110 A à 440 V conformément à IEC 6094780 A à 500 V conformément à IEC 60947110 A à 220...230 V conformément à IEC 60947110 A à 380...400 V conformément à IEC 6094770 A à 660...690 V conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 90 A 85 A 80 A 60 A 45 A 40 A 20 A = 15 min circuit de puissance
- Calibre du fusible à associer : 25 A gG à 10 A gG pour circuit de signalisation conformément à IEC 6094710 A gG pour circuit de signalisation conformément à VDE 0660
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à BS 5424690 V pour circuit de puissance conformément à IEC 60947-4-1690 V pour circuit de puissance conformément à NF C 20-040750 V pour circuit de puissance conformément à VDE 0110 gr C690 V pour circuit de signalisation conformément à IEC 60947-4-1690 V pour circuit de signalisation conformément à IEC 60947-5-1
- Consommation moyenne à l'appel en w : 1.8 W à 20 °C
- Consommation moyenne au maintien en w : 1.8 W à 20 °C
- Dissipation thermique : 1.8 W
- Plage de tension du circuit de commande : >= 0,10 Uc à 0,7…1,3 Uc à
Mode de raccordement :
- Power circuit : lugs-ring terminals - external diameter: 7 mm
- Vitesse de commande : 3600 cyc/h
- Technologie bobine : Avec appareil de suppression intégral
- Support de montage : PlatineRail
- Couple de serrage : Power circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm 3.2 mmPower circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver Philips No 2 3.2 mm
- Temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture "F"25…35 ms excitation bobine + ouverture "O"30…40 ms excitation bobine + fermeture "F"15…25 ms désexcitation bobine + fermeture "O"
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 30 Mcycles
- Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue
Robustesse mécanique :
- Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids : 0.235 kg
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
Nombre de contacts ouverture en tant que contacts principaux | 2,0 |
Courant de fonctionnement nominal ca-1, 400 v | 20,0 A |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Dc |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
