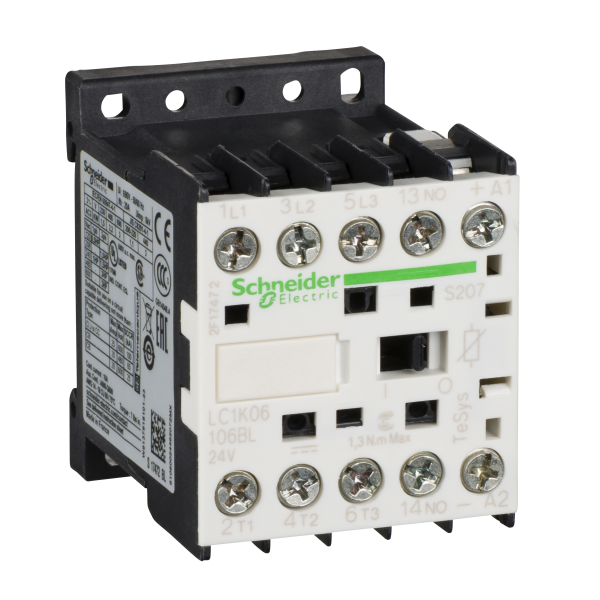

Contacteur 3P avec Auxiliaire fermé TeSys K Schneider

Ce contacteur TeSys K, de la marque Schneider Electric, est un dispositif de commande servant à piloter à distance le déclenchement d’un appareil. Il permet de gérer la coupure et le rétablissement de l’alimentation sur un circuit électrique. Ce dispositif est doté de 3 pôles avec un contact auxiliaire fermé, aptes à commander un circuit d’alimentation d’un moteur électrique de type AC-3, avec une puissance allant jusqu’à 3 kW. Ce contacteur possède un circuit de commande de 24 V pouvant gérer un circuit de 6 A. Il dispose d’un pouvoir de coupure allant jusqu’à 110 A, sur une tension de 220 à 690 V.

Les + du produit :

• Montage par rail ou sur platine
• Temps de réponse rapide

Caractéristiques principales :

• Gamme de produits : TeSys K
• Gamme : TeSys
• Fonction produit : Contacteur
• Nom du produit : TeSys K
• Nom abrégé de l'appareil : LC1K
• Fonction de l’appareil : Contrôle
• Application du contacteur : Commande du moteurCharge résistive

Caractéristiques complémentaires :

• Catégorie d'emploi : AC-1AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
•  [ie] courant assigné d'emploi : 0,25 à
• Type de circuit de commande : CC basse consommation
• Tension circuit de commande : 24 V CC
• Puissance moteur kw : 3 kW à 500 à 600 V CA 50/60 Hz1.5 kW à 220...230 V CA 50/60 Hz2.2 kW à 380...415 V CA 50/60 Hz3 kW à 440/500 V CA 50/60 Hz3 kW à 660/690 V CA 50/60 Hz0.37 kW at 115 V AC 50/60 Hz0.75 kW at 220 V AC 50/60 Hz
• Composition contact auxiliaire : 1 "F"
• [uimp] tension assignée de tenue aux chocs : 8 kV
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 20 A à 10 A à
• Pouvoir nominal d'enclenchement irms : 110 A CA pour circuit de puissance conformément à NF C 63-110110 A CA pour circuit de puissance conformément à IEC 60947110 A CA pour circuit de signalisation conformément à IEC 60947
• Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947110 A à 440 V conformément à IEC 6094780 A à 500 V conformément à IEC 60947110 A à 220...230 V conformément à IEC 60947110 A à 380...400 V conformément à IEC 6094770 A à 660...690 V conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 90 A 85 A 80 A 60 A 45 A 40 A 80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation20 A = 15 min circuit de puissance
• Calibre du fusible à associer : 25 A gG à 10 A gG pour circuit de signalisation conformément à IEC 6094710 A gG pour circuit de signalisation conformément à VDE 0660
• Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à BS 5424690 V pour circuit de puissance conformément à IEC 60947-4-1690 V pour circuit de puissance conformément à NF C 20-040750 V pour circuit de puissance conformément à VDE 0110 gr C690 V pour circuit de signalisation conformément à IEC 60947-4-1690 V pour circuit de signalisation conformément à IEC 60947-5-1
• Résistance d'isolement : > 10 M? pour circuit de signalisation
• Consommation moyenne à l'appel en w : 1.8 W à 20 °C
• Consommation moyenne au maintien en w : 1.8 W à 20 °C
• Dissipation thermique : 1.8 W
• Plage de tension du circuit de commande : >= 0,10 Uc à 0,7…1,3 Uc à
• Mode de raccordement : Power circuit : lugs-ring terminals - external diameter: 7 mm
• Vitesse de commande : 3600 cyc/h
• Technologie bobine : Avec appareil de suppression intégral
• Type de contacts auxiliaires : Type instantané (1 "F")
• Fréquence circuit signalisation :
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Support de montage : PlatineRail
• Couple de serrage : Power circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm 3.2 mmPower circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver Philips No 2 3.2 mm
• Temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture "F"30…40 ms excitation bobine + fermeture "F"
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Distance de non-recouvrement : 0,5 mm
• Durée de vie mécanique : 30 Mcycles
• Durée de vie électrique : 1.3 Mcycles 0,25 AC-3 à Ue
• Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
• Hauteur : 58 mm
• Largeur : 45 mm
• Profondeur : 57 mm
• Poids : 0.235 kg
