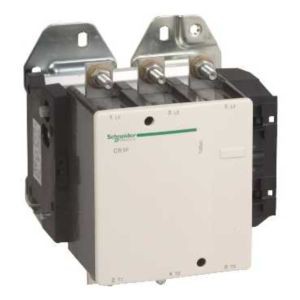

Contacteur Bistable Cr1f 4p Ac1 440v 1000 A Bobine 48 V

Description

• Gamme : Tesys
• Nom du produit : Tesys f
• Fonction produit : Magnetic latching contactor
• Nom abrégé de l'appareil : Cr1f
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
• [ie] courant assigné d'emploi : 700 a (<= 40 °c) à <= 440 v ac ac-1,500 a (<= 40 °c) à <= 440 v ac ac-3,460 a (<= 40 °c) à <= 440 v ac ac-4
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 240 v c.a. 50/60 hz
• Pouvoir nominal d'enclenchement irms : 5000 a
• Pouvoir assigné de coupure : 5000 aà 220...440 v,4500 aà 500 v,3560 aà 660...690 v,2500 aà 1000 v
• [icw] courant assigné de courte durée admissible : 4200 a <= 40 °c 10 s,3200 a <= 40 °c 30 s,2400 a <= 40 °c 1 min,1500 a <= 40 °c 3 min,1200 a <= 40 °c 10 min,4200 a <= 40 °c 1 s,4200 a <= 40 °c 5 s
• Calibre du fusible à associer : 500 a amà <= 440 v,800 a ggà <= 440 v,800 a bs88à <= 440 v
• Impédance moyenne : 0.18 mohmà 50 hz - ith 700 a
• [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
• Puissance dissipée par pôle : 45 w ac-3,88 w ac-1
• Mode de raccordement : Bornes à anneau 2 câble(s) 240 mm²,barres 2 x (40 x 5 mm)
• Couple de serrage : 35 n.m
• Temps de fonctionnement : 50...100 ms déverrouillage,40...80 ms accrochage
• Durée de vie mécanique : 1 mcycles
• Vitesse de commande : 120 cyc/hà <= 40 °c
