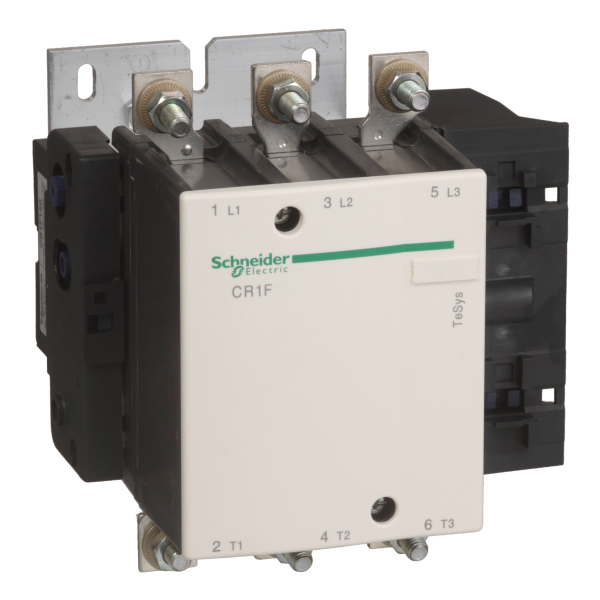

Photo(s) non contractuelle(s)
Schneider Electric Contacteur Bistable Cr1F 3P Ac3 440V 150 A Bobine 220 à 230 V
561.72 € HT 674.06 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 1348 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys F
- Type de produit ou de composant : Magnetic latching contactor
- Nom abrégé d'appareil : CR1F
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3 / AC-4
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : 1000 V AC 25...200 Hz
- [ie] courant assigné d'emploi : 250 A (<= 40 °C) à <= 440 V AC AC-1 / 150 A (<= 40 °C) à <= 440 V AC AC-3 / 138 A (<= 40 °C) à <= 440 V AC AC-4
- Control circuit type : C.c. standard / C.a. 50...400 Hz
- Tension circuit de commande : 220...230 V AC 50...400 Hz / 220...230 V DC
- Pouvoir nominal d'enclenchement irms : 1700 A
- Pouvoir assigné de coupure : 1500 A à 220...440 V / 1200 A à 500 V / 1100 A à 660...690 V / 450 A à 1000 V
- [icw] courant assigné de courte durée admissible : 1200 A <= 40 °C 10 s / 700 A <= 40 °C 30 s / 600 A <= 40 °C 1 min / 450 A <= 40 °C 3 min / 350 A <= 40 °C 10 min / 1200 A <= 40 °C 1 s / 1200 A <= 40 °C 5 s
- Calibre du fusible à associer : 160 A aM à <= 440 V / 250 A gG à <= 440 V / 250 A BS88 à <= 440 V
- Impédance moyenne : 0.45 mOhm à 50 Hz - Ith 250 A
- [ui] tension assignée d'isolement : 1500 V conformément à VDE 0110 gr C / 1000 V conformément à IEC 60158-1 / 1000 V conformément à IEC 60947-4 / 1000 V conformément à BS 775
- Puissance dissipée par pôle : 18 W AC-1 / 6 W AC-3
- Mode de raccordement : Bornes à anneau 1 câble(s) 120 mm² / Connecteur 1 câble(s) 120 mm² / Barres 2 x (25 x 3 mm)
- Couple de serrage : 18 N.m
- Temps de fonctionnement : 35...40 ms accrochage / 50...100 ms déverrouillage
- Durée de vie mécanique : 1 Mcycles
- Vitesse de commande : 120 cyc/h à <= 40 °C
- Plage de tension du circuit de commande : 0,85...1,1 Uc accrochage / 0,85...1,1 Uc déverrouillage
- Consommation moyenne en w : 1260 VA AC 50...400 Hz accrochage / 1260 VA DC accrochage / 10 VA AC 50...400 Hz déverrouillage / 10 VA DC déverrouillage
Ancien produit : Telemecanique CR1F150M7
Schneider Electric
SCHCR1FF33M
Schneider Electric - réf. SCHCR1FF33M abandonnée
Indisponible
Produit abandonné
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 75 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3 |
| Courant de fonctionnement nominal ca-3, 400 v | 150 A |
| Courant de fonctionnement nominal ca-1, 400 v | 250 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
| Tension d'alimentation de courant nominal us cc | 220 V |
| Tension d'alimentation de courant nominal us cc | 220 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac/dc |
| Courant de fonctionnement nominal ca-4, 400 v | 50 A |
| Puissance de fonctionnement nominale ca-4, 400 v | 22 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
