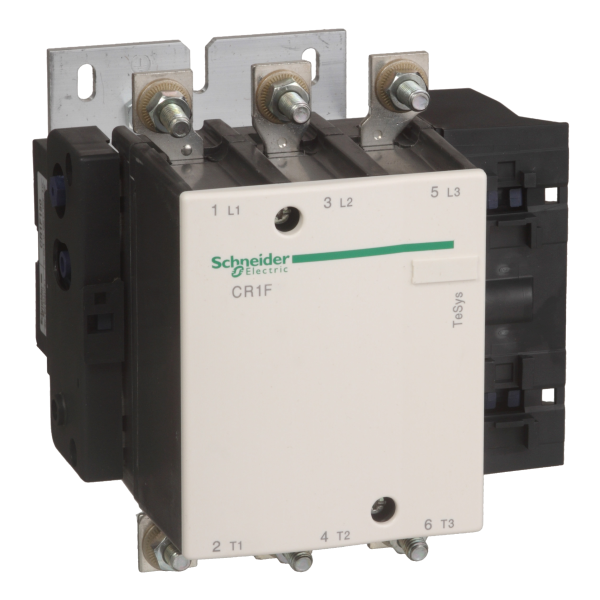

Schneider Electric Contacteur Bistable Cr1F 3P Ac3 440V 265 A Bobine 220 à 230 V
1601.56 € HT 1921.87 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 3843 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys F
Fonction produit : Contacteur de verrouillage magnétique
Nom abrégé de l'appareil : CR1F
Fonction de l’appareil : Contrôle
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3AC-4
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi : 1000 V AC 25 à 200 Hz
[ie] courant assigné d'emploi : 350 A (265 A (245 A (
Puissance moteur kw : 132 kW à 400 V CA 50/60 Hz AC-4
Type de circuit de commande : CC standardCA 50...400 Hz
Tension circuit de commande : 220...230 V AC 50...400 Hz220...230 V CC
Pouvoir nominal d'enclenchement irms : 2940 A
Pouvoir assigné de coupure : 2450 A à 220...440 V2200 A à 500 V800 A à 1000 V1700 A à 660/690 V
[icw] courant assigné de courte durée admissible : 2200 A 1230 A 950 A 620 A 480 A 2200 A 2200 A
Calibre du fusible à associer : 315 A aM à 400 A gG à 400 A BS88 à
Impédance moyenne : 0,32 mOhm à 50 Hz - Ith 350 A
[ui] tension assignée d'isolement : 1500 V se conformer à VDE 0110 gr C1000 V se conformer à IEC 60158-11000 V se conformer à IEC 60947-41000 V se conformer à BS 775
Puissance dissipée par pôle : 22 W AC-339 W AC-1
Mode de raccordement : Bornes à anneau 1 câble(s) 240 mm²Connecteur 1 câble(s) 240 mm²Barres 2 x (32 x 4 mm)Circuit de puissance : raccordement par boulonnage
Couple de serrage : 35 N.m
Temps de fonctionnement : 50…100 ms déverrouillage40…75 ms accrochage
Durée de vie mécanique : 1 Mcycles
Vitesse de commande : 120 cyc/h à
Caractéristiques complémentaires :
Plage de tension du circuit de commande : 0,85…1,1 Uc accrochage0,85…1,1 Uc déverrouillage
Consommation moyenne en w : 1800 VA AC 50...400 Hz accrochage1800 VA DC accrochage12 VA AC 50...400 Hz déverrouillage12 VA DC déverrouillage
Schneider Electric
SCHCR1FH33M
Schneider Electric - réf. SCHCR1FH33M abandonnée
Indisponible
Produit abandonné
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 132 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3 |
| Courant de fonctionnement nominal ca-3, 400 v | 265 A |
| Courant de fonctionnement nominal ca-1, 400 v | 350 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us cc | 230 V |
| Tension d'alimentation de courant nominal us cc | 220 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac/dc |
| Courant de fonctionnement nominal ca-4, 400 v | 105 A |
| Puissance de fonctionnement nominale ca-4, 400 v | 51 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
