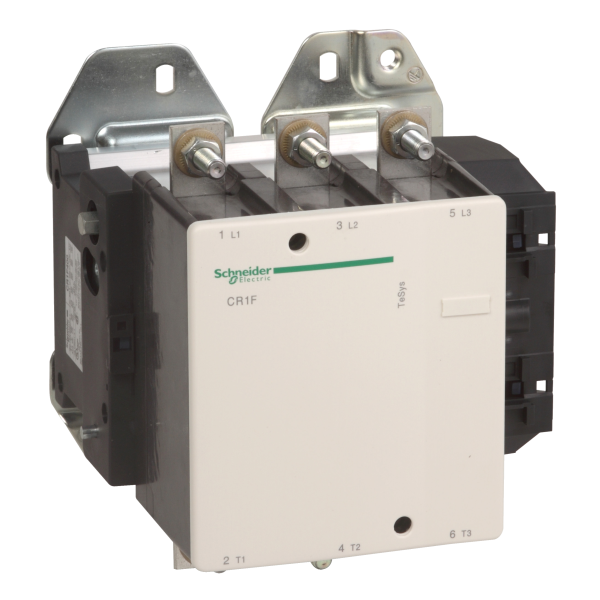

Schneider Electric Contacteur Bistable Cr1F 3P Ac3 440V 400 A Bobine 220 à 230 V
1882.15 € HT 2258.58 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 4517 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys F
- Type de produit ou de composant : Magnetic latching contactor
- Nom abrégé d'appareil : CR1F
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3 / AC-4
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : 1000 V AC 25...200 Hz
- [ie] courant assigné d'emploi : 500 A (<= 40 °C) à <= 440 V AC AC-1 / 400 A (<= 40 °C) à <= 440 V AC AC-3 / 370 A (<= 40 °C) à <= 440 V AC AC-4
- Control circuit type : C.c. standard / C.a. 50...400 Hz
- Tension circuit de commande : 220...230 V AC 50...400 Hz / 220...230 V DC
- Pouvoir nominal d'enclenchement irms : 4500 A
- Pouvoir assigné de coupure : 4000 A à 220...440 V / 3500 A à 500 V / 3000 A à 660...690 V / 1200 A à 1000 V
- [icw] courant assigné de courte durée admissible : 3600 A <= 40 °C 10 s / 2400 A <= 40 °C 30 s / 1700 A <= 40 °C 1 min / 1200 A <= 40 °C 3 min / 1000 A <= 40 °C 10 min / 3600 A <= 40 °C 1 s / 3600 A <= 40 °C 5 s
- Calibre du fusible à associer : 400 A aM à <= 440 V / 500 A gG à <= 440 V / 500 A BS88 à <= 440 V
- Impédance moyenne : 0.28 mOhm à 50 Hz - Ith 500 A
- [ui] tension assignée d'isolement : 1500 V conformément à VDE 0110 gr C / 1000 V conformément à IEC 60158-1 / 1000 V conformément à IEC 60947-4 / 1000 V conformément à BS 775
- Puissance dissipée par pôle : 45 W AC-3 / 70 W AC-1
- Mode de raccordement : Bornes à anneau 2 câble(s) 150 mm² / Barres 2 x (30 x 5 mm)
- Couple de serrage : 35 N.m
- Temps de fonctionnement : 50...100 ms déverrouillage / 40...75 ms accrochage
- Durée de vie mécanique : 1 Mcycles
- Vitesse de commande : 120 cyc/h à <= 40 °C
- Plage de tension du circuit de commande : 0,85...1,1 Uc accrochage / 0,85...1,1 Uc déverrouillage
- Consommation moyenne en w : 1600 VA AC 50...400 Hz accrochage / 1600 VA DC accrochage / 16 VA AC 50...400 Hz déverrouillage / 16 VA DC déverrouillage
Ancien produit : Telemecanique CR1F400M7
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 200 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3 |
Courant de fonctionnement nominal ca-3, 400 v | 400 A |
Courant de fonctionnement nominal ca-1, 400 v | 500 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
Tension d'alimentation de courant nominal us cc | 220 V |
Tension d'alimentation de courant nominal us cc | 230 V |
Type de raccordement du circuit principal | Raccordement par boulon |
Type de tension d'actionnement | Ac/dc |
Courant de fonctionnement nominal ca-4, 400 v | 150 A |
Puissance de fonctionnement nominale ca-4, 400 v | 75 kW |
Nombre de contacts ouverture en tant que contacts principaux | 0 |
Nombre de contacts auxiliaires à fermeture | 0 |
Nombre de contacts auxiliaires à ouverture | 0 |
