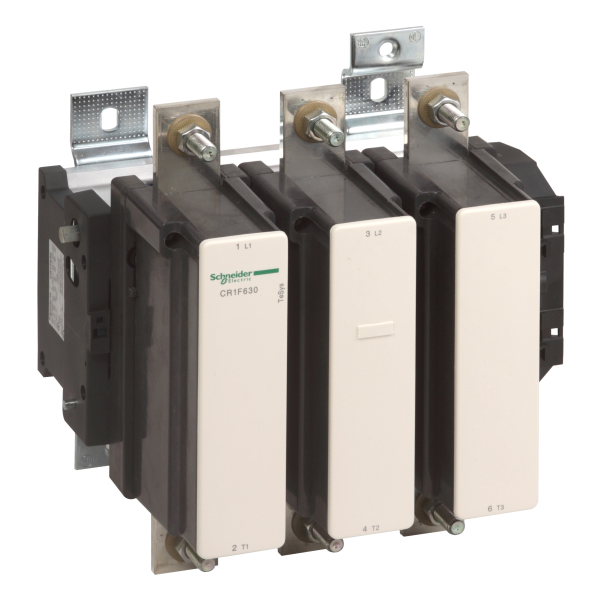

Schneider Electric Contacteur Bistable Cr1F 3P Ac3 440V 630 A Bobine 220 à 230 V

Description

• Gamme : TeSys
• Product name : TeSys F
• Type de produit ou de composant : Magnetic latching contactor
• Nom abrégé d'appareil : CR1F
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3 / AC-4
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : 1000 V AC 25...200 Hz
• [ie] courant assigné d'emploi : 1000 A (<= 40 °C) à <= 440 V AC AC-1 / 630 A (<= 40 °C) à <= 440 V AC AC-3 / 560 A (<= 40 °C) à <= 440 V AC AC-4
• Control circuit type : C.c. standard / C.a. 50...400 Hz
• Tension circuit de commande : 220...230 V AC 50...400 Hz / 220...230 V DC
• Pouvoir nominal d'enclenchement irms : 6740 A
• Pouvoir assigné de coupure : 6300 A à 220...440 V / 5400 A à 500 V / 4600 A à 660...690 V / 3200 A à 1000 V
• [icw] courant assigné de courte durée admissible : 4400 A <= 40 °C 30 s / 3400 A <= 40 °C 1 min / 2200 A <= 40 °C 3 min / 1600 A <= 40 °C 10 min / 5.05 kA <= 40 °C 1 s / 5.05 kA <= 40 °C 5 s / 5.05 kA <= 40 °C 10 s
• Calibre du fusible à associer : 630 A aM à <= 440 V / 1000 A gG à <= 440 V / 1000 A BS88 à <= 440 V
• Impédance moyenne : 0.12 mOhm à 50 Hz - Ith 1000 A
• [ui] tension assignée d'isolement : 1500 V conformément à VDE 0110 gr C / 1000 V conformément à IEC 60158-1 / 1000 V conformément à IEC 60947-4 / 1000 V conformément à BS 775
• Puissance dissipée par pôle : 120 W AC-1 / 48 W AC-3
• Mode de raccordement : Barres 2 x (60 x 5 mm)
• Couple de serrage : 58 N.m
• Temps de fonctionnement : 50...100 ms déverrouillage / 40...80 ms accrochage
• Durée de vie mécanique : 1 Mcycles
• Vitesse de commande : 120 cyc/h à <= 40 °C

• Plage de tension du circuit de commande : 0,85...1,1 Uc accrochage / 0,85...1,1 Uc déverrouillage
• Consommation moyenne en w : 11 VA AC 50...400 Hz déverrouillage / 11 VA DC déverrouillage / 2300 VA AC 50...400 Hz accrochage / 2300 VA DC accrochage
