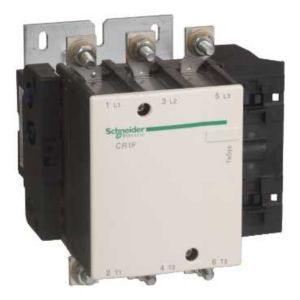

Contacteur Bistable Cr1f 3p Ac3 440v 150 A Bobine 380 à 400 V

Description

• Gamme : Tesys
• Nom du produit : Tesys f
• Fonction produit : Magnetic latching contactor
• Nom abrégé de l'appareil : Cr1f
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
• [ie] courant assigné d'emploi : 250 a (<= 40 °c) à <= 440 v ac ac-1,150 a (<= 40 °c) à <= 440 v ac ac-3,138 a (<= 40 °c) à <= 440 v ac ac-4
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 380 v c.a. 50/60 hz
• Pouvoir nominal d'enclenchement irms : 1700 a
• Pouvoir assigné de coupure : 1500 aà 220...440 v,1200 aà 500 v,1100 aà 660...690 v,450 aà 1000 v
• [icw] courant assigné de courte durée admissible : 1200 a <= 40 °c 10 s,700 a <= 40 °c 30 s,600 a <= 40 °c 1 min,450 a <= 40 °c 3 min,350 a <= 40 °c 10 min,1200 a <= 40 °c 1 s,1200 a <= 40 °c 5 s
• Calibre du fusible à associer : 160 a amà <= 440 v,250 a ggà <= 440 v,250 a bs88à <= 440 v
• Impédance moyenne : 0.45 mohmà 50 hz - ith 250 a
• [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
• Puissance dissipée par pôle : 18 w ac-1,6 w ac-3
• Mode de raccordement : Bornes à anneau 1 câble(s) 120 mm²,connecteur 1 câble(s) 120 mm²,barres 2 x (25 x 3 mm)
• Couple de serrage : 18 n.m
• Temps de fonctionnement : 35...40 ms accrochage,50...100 ms déverrouillage
• Durée de vie mécanique : 1 mcycles
• Vitesse de commande : 120 cyc/hà <= 40 °c
