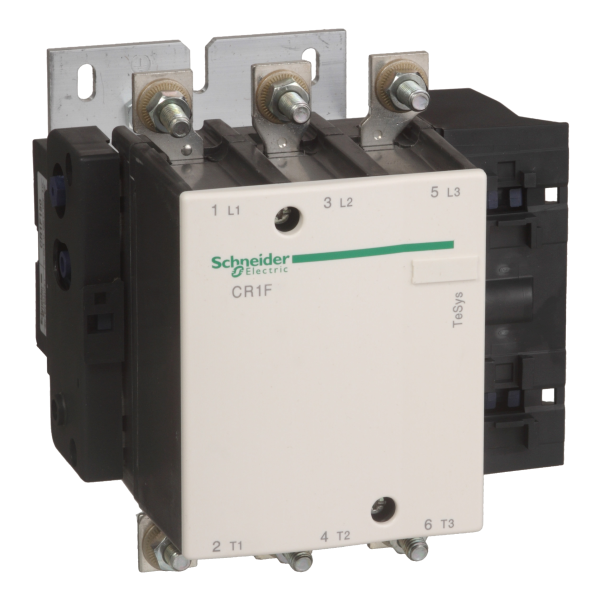

Contacteur Bistable Cr1f 3p Ac3 440v 185 A Bobine 380 à 400 V
Contacteur Bistable Cr1f 3p Ac3 440v 185 A Bobine 380 à 400 V

Photo(s) non contractuelle(s)

Contacteur Bistable Cr1f 3p Ac3 440v 185 A Bobine 380 à 400 V

748.37 € HT 898.04 € TTC

Marque Schneider Electric

Référence CR1F185Q7

EAN 3389110548174

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Désignation :

Contacteur Bistable Cr1f 3p Ac3 440v 185 A Bobine 380 à 400 V

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys f
  • Fonction produit : Magnetic latching contactor
  • Nom abrégé de l'appareil : Cr1f
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3,ac-4
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
  • [ie] courant assigné d'emploi : 275 a (<= 40 °c) à <= 440 v ac ac-1,185 a (<= 40 °c) à <= 440 v ac ac-3,170 a (<= 40 °c) à <= 440 v ac ac-4
  • Control circuit type : C.a. 50/60 hz
  • Tension circuit de commande : 380 v c.a. 50/60 hz
  • Pouvoir nominal d'enclenchement irms : 2100 a
  • Pouvoir assigné de coupure : 1800 aà 220...440 v,1600 aà 500 v,1200 aà 660...690 v,600 aà 1000 v
  • [icw] courant assigné de courte durée admissible : 1500 a <= 40 °c 10 s,920 a <= 40 °c 30 s,740 a <= 40 °c 1 min,500 a <= 40 °c 3 min,400 a <= 40 °c 10 min,1500 a <= 40 °c 1 s,1500 a <= 40 °c 5 s
  • Calibre du fusible à associer : 200 a amà <= 440 v,315 a ggà <= 440 v,315 a bs88à <= 440 v
  • Impédance moyenne : 0.36 mohmà 50 hz - ith 275 a
  • [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
  • Puissance dissipée par pôle : 12 w ac-3,26 w ac-1
  • Mode de raccordement : Bornes à anneau 1 câble(s) 150 mm²,connecteur 1 câble(s) 150 mm²,barres 2 x (25 x 3 mm)
  • Couple de serrage : 18 n.m
  • Temps de fonctionnement : 35...40 ms accrochage,50...100 ms déverrouillage
  • Durée de vie mécanique : 1 mcycles
  • Vitesse de commande : 120 cyc/hà <= 40 °c

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 90 kW
Nombre de contacts à fermeture en tant que contacts principaux 3
Courant de fonctionnement nominal ca-3, 400 v 185 A
Courant de fonctionnement nominal ca-1, 400 v 275 A
Tension d'alimentation de courant nominal us à ca 50 hz 400 V
Tension d'alimentation de courant nominal us à ca 50 hz 380 V
Tension d'alimentation de courant nominal us à ca 60 hz 400 V
Tension d'alimentation de courant nominal us à ca 60 hz 380 V
Type de raccordement du circuit principal Raccordement par boulon
Type de tension d'actionnement Ac
Courant de fonctionnement nominal ca-4, 400 v 70 A
Puissance de fonctionnement nominale ca-4, 400 v 33 kW
Nombre de contacts ouverture en tant que contacts principaux 0
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
