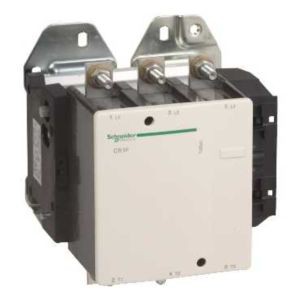

Contacteur Bistable Cr1f 3p Ac3 440v 400 A Bobine 415 V

Description

• Gamme : Tesys
• Nom du produit : Tesys f
• Fonction produit : Magnetic latching contactor
• Nom abrégé de l'appareil : Cr1f
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
• [ie] courant assigné d'emploi : 500 a (<= 40 °c) à <= 440 v ac ac-1,400 a (<= 40 °c) à <= 440 v ac ac-3,370 a (<= 40 °c) à <= 440 v ac ac-4
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 415 v c.a. 50/60 hz
• Pouvoir nominal d'enclenchement irms : 4500 a
• Pouvoir assigné de coupure : 4000 aà 220...440 v,3500 aà 500 v,3000 aà 660...690 v,1200 aà 1000 v
• [icw] courant assigné de courte durée admissible : 3600 a <= 40 °c 10 s,2400 a <= 40 °c 30 s,1700 a <= 40 °c 1 min,1200 a <= 40 °c 3 min,1000 a <= 40 °c 10 min,3600 a <= 40 °c 1 s,3600 a <= 40 °c 5 s
• Calibre du fusible à associer : 400 a amà <= 440 v,500 a ggà <= 440 v,500 a bs88à <= 440 v
• Impédance moyenne : 0.28 mohmà 50 hz - ith 500 a
• [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
• Puissance dissipée par pôle : 45 w ac-3,70 w ac-1
• Mode de raccordement : Bornes à anneau 2 câble(s) 150 mm²,barres 2 x (30 x 5 mm)
• Couple de serrage : 35 n.m
• Temps de fonctionnement : 50...100 ms déverrouillage,40...75 ms accrochage
• Durée de vie mécanique : 1 mcycles
• Vitesse de commande : 120 cyc/hà <= 40 °c
