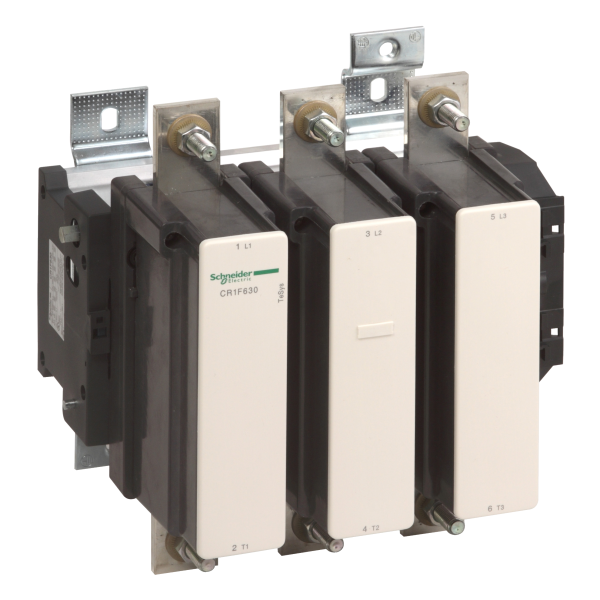

Contacteur Bistable Cr1f 3p Ac3 440v 630 A Bobine 110 V
Contacteur Bistable Cr1f 3p Ac3 440v 630 A Bobine 110 V

Photo(s) non contractuelle(s)

Contacteur Bistable Cr1f 3p Ac3 440v 630 A Bobine 110 V

5514.06 € HT 6616.87 € TTC

Marque Schneider Electric

Référence CR1F630F7

EAN 3389110548853

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Désignation :

Contacteur Bistable Cr1f 3p Ac3 440v 630 A Bobine 110 V

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys f
  • Fonction produit : Magnetic latching contactor
  • Nom abrégé de l'appareil : Cr1f
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3,ac-4
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
  • [ie] courant assigné d'emploi : 1000 a (<= 40 °c) à <= 440 v ac ac-1,630 a (<= 40 °c) à <= 440 v ac ac-3,560 a (<= 40 °c) à <= 440 v ac ac-4
  • Control circuit type : C.c. standard,c.a. 50...400 hz
  • Tension circuit de commande : 110 v ac 50...400 hz,110 v c.c.
  • Pouvoir nominal d'enclenchement irms : 6740 a
  • Pouvoir assigné de coupure : 6300 aà 220...440 v,5400 aà 500 v,4600 aà 660...690 v,3200 aà 1000 v
  • [icw] courant assigné de courte durée admissible : 4400 a <= 40 °c 30 s,3400 a <= 40 °c 1 min,2200 a <= 40 °c 3 min,1600 a <= 40 °c 10 min,5.05 ka <= 40 °c 1 s,5.05 ka <= 40 °c 5 s,5.05 ka <= 40 °c 10 s
  • Calibre du fusible à associer : 630 a amà <= 440 v,1000 a ggà <= 440 v,1000 a bs88à <= 440 v
  • Impédance moyenne : 0.12 mohmà 50 hz - ith 1000 a
  • [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
  • Puissance dissipée par pôle : 120 w ac-1,48 w ac-3
  • Mode de raccordement : Barres 2 x (60 x 5 mm)
  • Couple de serrage : 58 n.m
  • Temps de fonctionnement : 50...100 ms déverrouillage,40...80 ms accrochage
  • Durée de vie mécanique : 1 mcycles
  • Vitesse de commande : 120 cyc/hà <= 40 °c

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 335 kW
Nombre de contacts à fermeture en tant que contacts principaux 3
Courant de fonctionnement nominal ca-3, 400 v 630 A
Courant de fonctionnement nominal ca-1, 400 v 1000 A
Tension d'alimentation de courant nominal us à ca 50 hz 110 V
Tension d'alimentation de courant nominal us à ca 50 hz 110 V
Tension d'alimentation de courant nominal us à ca 60 hz 110 V
Tension d'alimentation de courant nominal us à ca 60 hz 110 V
Tension d'alimentation de courant nominal us cc 110 V
Tension d'alimentation de courant nominal us cc 110 V
Type de raccordement du circuit principal Raccordement par boulon
Type de tension d'actionnement Ac/dc
Courant de fonctionnement nominal ca-4, 400 v 200 A
Puissance de fonctionnement nominale ca-4, 400 v 100 kW
Nombre de contacts ouverture en tant que contacts principaux 0
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
