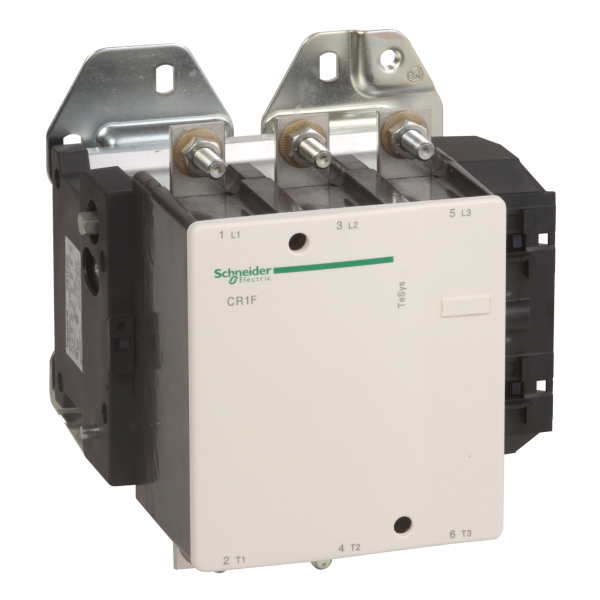

Schneider Electric Contacteur Bistable Cr1F 3P Ac3 440V 500 A Bobine 110 V
3003.02 € HT 3603.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 7207 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys F
- Type de produit ou de composant : Contacteur magnétique
- Nom abrégé d'appareil : CR1F
- Catégorie d'emploi : AC-1 / AC-3
- Description des pôles : 3P
- Composition des pôles : 3F
- Type de bobine : Standard
- Tension circuit de commande : 110 V c.a. 400 Hz / 110 V AC 50/60 Hz / 110 V DC
- [ith] courant thermique conventionnel : 700 A à 40 °C pour circuit de puissance
- Infos fabricant : Lot de 10
- In courant assigné d'emploi : 460 A (40 °C) AC/DC réseau AC-4 pour circuit de puissance / 500 A (40 °C) AC/DC réseau AC-3 pour circuit de puissance / 700 A (40 °C) AC/DC réseau AC-1 pour circuit de puissance
- Plage de tension du circuit de commande : 0,85...1,1 Uc à -15...70 °C accrochage / 0,85...1,1 Uc à -15...70 °C déverrouillage
- [ui] tension assignée d'isolement : 1000 V - pour télécommande - conformément à BS 775 / 1000 V - pour télécommande - conformément à IEC 60158-1 / 1000 V - pour télécommande - conformément à IEC 60947-4 / 1500 V - pour télécommande - conformément à VDE 0110 gr C
- [ue] tension assignée d'emploi : 1000 V AC pour circuit de puissance / 1000 V DC pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 5000 A pour circuit de puissance
- Pouvoir assigné de coupure : 2500 A à 1000 V pour circuit de puissance / 3560 A à 600...690 V pour circuit de puissance / 4500 A à 500 V pour circuit de puissance / 5000 A à 220...440 V pour circuit de puissance
- Calibre du fusible à associer : 500 A aM pour circuit de puissance / 800 A BS88 pour circuit de puissance / 800 A gG pour circuit de puissance
- Impédance moyenne : 0.18 Ohm à 50 Hz - Ith 700 A pour télécommande
- Consommation moyenne en va : 13 VA pour AC réseau 400 Hz déverrouillage / 13 VA pour DC réseau déverrouillage / 1650 VA pour AC réseau 50/60 Hz accrochage / 1800 VA pour AC réseau 400 Hz accrochage / 1800 VA pour DC réseau accrochage / 9.5 VA pour AC réseau 50/60 Hz déverrouillage
- Puissance dissipée par pôle : 45 W AC-3 / 88 W AC-1
- Temps de fonctionnement : 50...100 ms déverrouillage / 40...80 ms accrochage
- Durée de vie mécanique : 1000000 cycle
- Vitesse de commande : <= 120 cyc/mn à <= 40 °C
- Position de montage : +/- 5°
- Hauteur : 400 mm
- Largeur : 288 mm
- Profondeur : 232 mm
- Masse du produit : 11.3 kg
Ancien produit : Telemecanique CR1F500F7
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 250 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3 |
| Courant de fonctionnement nominal ca-3, 400 v | 500 A |
| Courant de fonctionnement nominal ca-1, 400 v | 700 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Tension d'alimentation de courant nominal us cc | 110 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac/dc |
| Courant de fonctionnement nominal ca-4, 400 v | 160 A |
| Puissance de fonctionnement nominale ca-4, 400 v | 80 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
