Photo(s) non contractuelle(s)

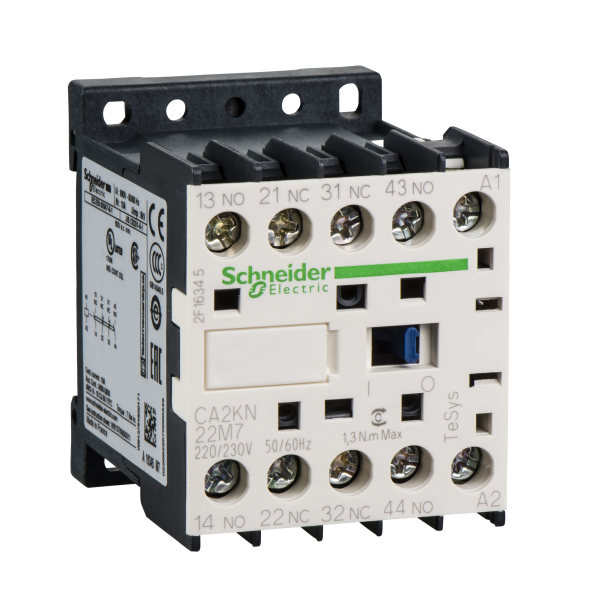

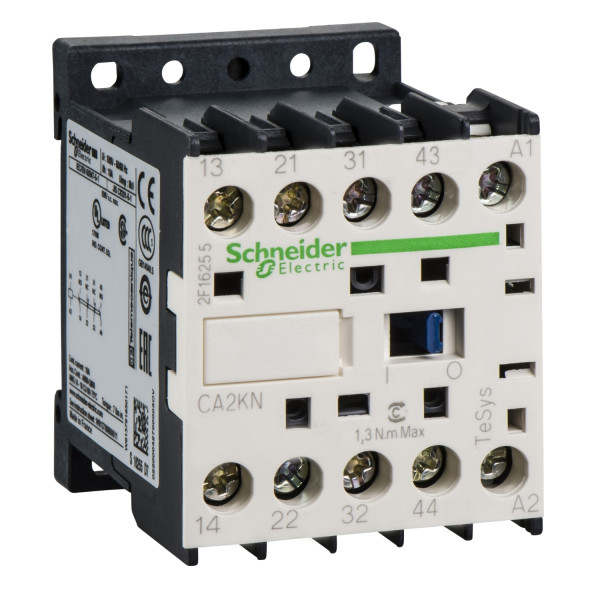

Schneider Electric Contacteur Cont 2F Plus 2O Vis 480V 50 60
37.81 € HT 45.37 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 90 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys CAK
- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CA2K
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-15
- Type de circuit de commande : C.a.
- Type de bobine : Standard
- Technologie bobine : Sans dispositif de suppression intégral
- Composition des pôles : 2F+2O
- Mode de raccordement : Borniers à vis-étrier 1...2 câble 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1...2 câble 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.34...2.5 mm² - rigidité du câble: souple - avec extrémité de câble
- Plage de tension du circuit de commande : <= 0,2 Uc à 50 °C perte de niveau 50/60 Hz / 0,8...1,15 Uc à 50 °C opérationnel 50/60 Hz
- [ui] tension assignée d'isolement : 690 V - conformément à BS 5424 / 690 V - conformément à IEC 60947 / 750 V - conformément à VDE 0110 gr C / 600 V - conformément à CSA C22.2 No 14
- Tenue à la flamme : Classe C2 conformément à NF F 16-101 / Classe C2 conformément à NF F 16-102 / V1 conformément à UL 94
- Couple de serrage : 0.8...1.3 N.m - sur borniers à vis-étrier - câble 1.5...4 mm² - avec tournevis Philips M6
- [ue] tension assignée d'emploi : <= 690 V AC <= 400 Hz
- [ith] courant thermique conventionnel : 10 A à <= 50 °C
- Calibre du fusible à associer : 10 A gG à <= 690 V conformément à VDE 0660 / 10 A gG à <= 690 V conformément à IEC 60947
- Consommation moyenne à l'appel en va : 30 VA à 20 °C
- Consommation moyenne au maintien en va : 4.5 VA à 20 °C
- Durée de vie mécanique : 10000000 cycle
- Vitesse de commande : 10000 cyc/h à 20 °C
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 5...15 ms excitation bobine + ouverture ''O'' / 10...20 ms excitation bobine + fermeture ''F'' / 15...25 ms désexcitation bobine + fermeture ''O''
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Temps de non-chevauchement : 1.5 ms en désexcitation entre les contacts ''O'' et ''F'' / 1.5 ms en excitation entre les contacts ''O'' et ''F''
- Écart de non-recouvrement : 0.5 m
- Résistance d'isolement : > 10 M'
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Masse du produit : 0.18 kg
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 2,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 480 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480 V |
| Commande manuelle possible | Oui |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
