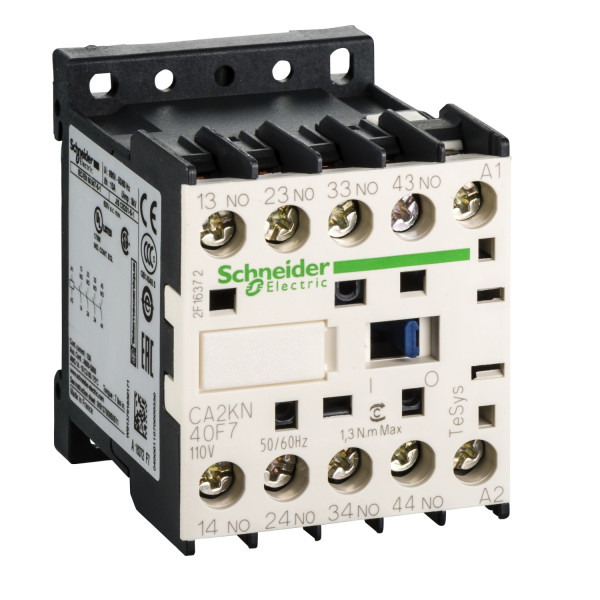

Schneider Electric Contacteur Ca2K 4 F Plus 0 O Instantané 10 A 110 V Ca
32.63 € HT 39.16 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 78 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys CAK
- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CA2K
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-15 / DC-13
- Composition des pôles : 4F
- [ue] tension assignée d'emploi : <= 690 V <= 400 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 110 V AC 50/60 Hz
- [ith] courant thermique conventionnel : 10 A à <= 50 °C
- Pouvoir nominal d'enclenchement irms : 110 A conformément à IEC 60947
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947 / 10 A gG conformément à VDE 0660
- [ui] tension assignée d'isolement : 690 V conformément à BS 5424 / 690 V conformément à IEC 60947 / 750 V conformément à VDE 0110 gr C / 600 V conformément à CSA C22.2 No 14
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
- Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 6 mm / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,8...1,15 Uc à 50 °C opérationnel / 0,2 à 0,75 Uc à 50 °C perte de niveau
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
- Durée de vie mécanique : 10 Mcycles
- Vitesse de commande : 10000 cyc/h
- Immunité aux micro coupures : 2 ms
- Consommation moyenne à l'appel en va : 30 VA à 20 °C
- Consommation moyenne au maintien en va : 4.5 VA à 20 °C
- Dissipation thermique : 1.3 W
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Distance de non-recouvrement : 0.5 mm
- Résistance d'isolement : > 10 M'
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Masse du produit : 0.18 kg
Ancien produit : Telemecanique CA2KN40F7
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 4,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
