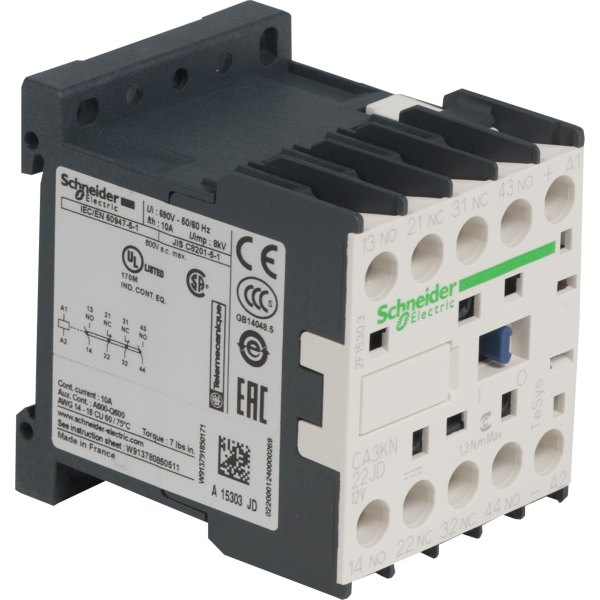

Schneider Electric Contacteur Ca3K 2 F Plus 2 O Instantané 10 A 12 V Cc

Description

• Gamme : TeSys
• Product name : TeSys CAK
• Type de produit ou de composant : Relaisde contrôle
• Nom abrégé d'appareil : CA3K
• Application du contacteur : Télécommande
• Catégorie d'emploi : AC-15 / DC-13
• Composition des pôles : 2F+2O
• [ue] tension assignée d'emploi : <= 690 V <= 400 Hz
• Control circuit type : C.c. standard
• Tension circuit de commande : 12 V c.c.

• [ith] courant thermique conventionnel : 10 A à <= 50 °C
• Pouvoir nominal d'enclenchement irms : 110 A conformément à IEC 60947
• Calibre du fusible à associer : 10 A gG conformément à IEC 60947 / 10 A gG conformément à VDE 0660
• [ui] tension assignée d'isolement : 690 V conformément à BS 5424 / 690 V conformément à IEC 60947 / 750 V conformément à VDE 0110 gr C / 600 V conformément à CSA C22.2 No 14
• Support de montage : Platine / Rail
• Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
• Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 6 mm / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Plage de tension du circuit de commande : 0,8...1,15 Uc à 50 °C opérationnel / 0.1...0.75 Uc à 50 °C perte de niveau
• Temps de fonctionnement : 10 ms désexcitation bobine + ouverture ''F'' / 15 ms désexcitation bobine + fermeture ''O'' / 25...35 ms excitation bobine + ouverture ''O'' / 30...40 ms excitation bobine + fermeture ''F''
• Durée de vie mécanique : 20 Mcycles
• Vitesse de commande : 10000 cyc/h
• Immunité aux micro coupures : 2 ms
• Consommation moyenne à l'appel en w : 3 W à 20 °C
• Consommation moyenne au maintien en w : 3 W à 20 °C
• Dissipation thermique : 3 W
• Tension de commutation minimale : 17 V
• Courant commuté minimum : 5 mA
• Distance de non-recouvrement : 0.5 mm
• Résistance d'isolement : > 10 M'
• Hauteur : 58 mm
• Largeur : 45 mm
• Profondeur : 57 mm
• Masse du produit : 0.225 kg
