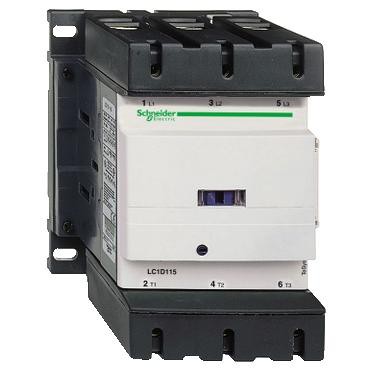

Contacteur Cont 115a 1f Plus 1o 200v50 60 3p Plus 1f Plus 1o Coss

Description

Caractéristiques principales :

Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3AC-4
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 200 A (115 A (
Puissance moteur kw : 55 kW à 380...400 V CA 50/60 Hz AC-375 kW à 500 V CA 50/60 Hz AC-380 kW à 660...690 V CA 50/60 Hz AC-330 kW à 220...230 V CA 50/60 Hz AC-359 kW à 415...440 V CA 50/60 Hz AC-365 kW à 1000 V CA 50/60 Hz AC-318.5 kW à 400 V CA 50/60 Hz AC-4
Puissance moteur hp : 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande : CA 50/60 Hz
Tension circuit de commande : 200 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 200 A à
Pouvoir nominal d'enclenchement irms : 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 1100 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation250 A 550 A 950 A
Calibre du fusible à associer : 200 A gG à 250 A gG à 10 A gG pour circuit de signalisation
Impédance moyenne : 0,6 mOhm à 50 Hz - Ith 200 A pour circuit de puissance
[ui] tension assignée d'isolement : 1000 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 0.8 Mcycles 200 A AC-1 à Ue 0.95 Mcycles 115 A AC-3 à Ue
Puissance dissipée par pôle : 24 W AC-17.9 W AC-3
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
Certifications du produit : BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL
Mode de raccordement : Circuit de puissance : barres 1 5 x 25 mmTélécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 25 mm
Couple de serrage : Télécommande : 1.2 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1.2 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Circuit de puissance : 12 N.m - sur bornes à anneau hexagonal 13 mm vis : M8Circuit de puissance : 12 N.m - sur barres hexagonal 13 mm vis : M8
Temps de fonctionnement : 6…20 ms ouverture20…50 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 8 Mcycles
Vitesse de commande : 2400 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
Plage de tension du circuit de commande : 0,3 à 0,5 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8…1,15 Uc opérationnel à 55 °C, CA 50/60 Hz
Consommation moyenne à l'appel en va : 280…350 VA à 20 °C (cos ? 0.8) 60 Hz280…350 VA à 20 °C (cos ? 0.8) 50 Hz
Consommation moyenne au maintien en va : 2…18 VA à 20 °C (cos ? 0.3) 60 Hz2…18 VA à 20 °C (cos ? 0.3) 50 Hz
Dissipation thermique : 3…8 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
