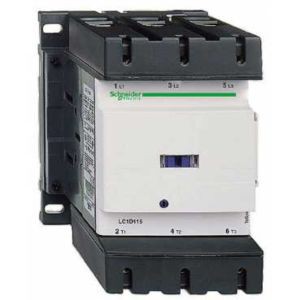

Contacteur Cont 150a 1f Plus 1o 500v50 60 3p Plus 1f Plus 1o Cossf

Description

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lc1d
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : <= 1000 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 200 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance,150 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance
• Puissance moteur kw : 100 kwà 660...690 v ac 50/60 hz,40 kwà 220...230 v ac 50/60 hz,75 kwà 1000 v ac 50/60 hz,75 kwà 380...400 v ac 50/60 hz,90 kwà 500 v ac 50/60 hz,80 kwà 415...440 v ac 50/60 hz
• Puissance moteur hp : 40 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs,50 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs,100 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs,125 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs
• Control circuit type : C.c. standard
• Tension circuit de commande : 440 v c.c.
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 8 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 200 aà <= 60 °c pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 1660 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 1400 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 100 a 1 s circuit de signalisation
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• 250 a <= 40 °c 10 min circuit de puissance :
• 580 a <= 40 °c 1 min circuit de puissance :
• 1200 a <= 40 °c 10 s circuit de puissance :
• 1400 a <= 40 °c 1 s circuit de puissance :
• Calibre du fusible à associer : 250 a ggà <= 690 v coordination type 2 pour circuit de puissance,315 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 0.6 mohmà 50 hz - ith 200 a pour circuit de puissance
• [ui] tension assignée d'isolement : 1000 v pour circuit de puissance conformément à iec 60947-4-1
• 600 v pour circuit de puissance certifications csa :
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 0.85 mcycles 150 a ac-3 à ue <= 440 v,1 mcycles 200 a ac-1 à ue <= 440 v
• Puissance dissipée par pôle : 24 w ac-1,13.5 w ac-3
• Couvercle de protection : Avec
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Circuit de puissance
• Couple de serrage : Télécommande
• Télécommande : 1.2 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
• Circuit de puissance : 12 n.m - sur bornes à anneau hexagonal 13 mm screw
• Circuit de puissance : 12 n.m - sur barres hexagonal 13 mm screw
• Temps de fonctionnement : 20...35 ms fermeture,40...75 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 8 mcycles
• Vitesse de commande : 1200 cyc/hà <= 60 °c
