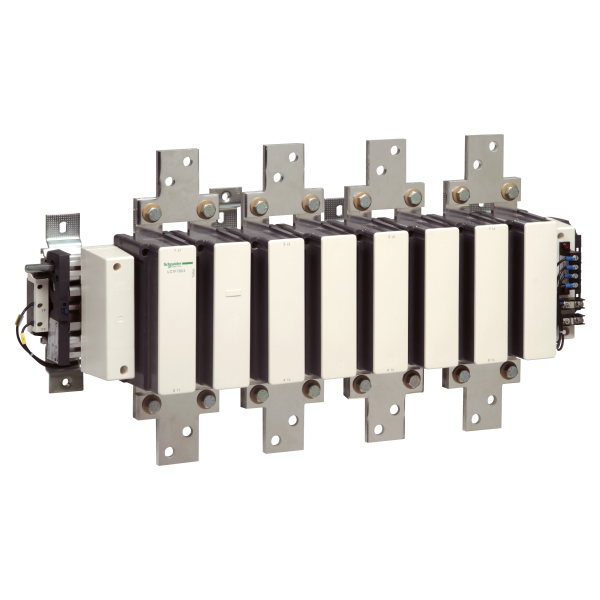

Contacteur Cont 780a 4p 110v-50-60hz
14915.95 € HT 17899.14 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Description
Désignation :Contacteur Cont 780a 4p 110v-50-60hz
Description :
- Gamme : Tesys
- Nom du produit : Tesys f
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1f
- Application du contacteur : Charge résistive
- Catégorie d'emploi : Ac-1
- Description des pôles : 4p
- Composition des pôles : 4f
- [ue] tension assignée d'emploi : <= 1000 v ac 50/60 hz,<= 460 v dc
- [ie] courant assigné d'emploi : 1600 a (<= 40 °c) à <= 440 v ac ac-1
- Control circuit type : C.a. 40...400 hz
- Tension circuit de commande : 110 v ac 40...400 hz
- [uimp] tension assignéede tenue aux chocs : 8 kv
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 1600 aà <= 40 °c
- Pouvoir nominal d'enclenchement irms : 7800 a ac conformément à iec 60947-4-1
- Pouvoir assigné de coupure : 6240 a conformément à iec 60947-4-1
- [icw] courant assigné de courte durée admissible : 6250 a <= 40 °c 10 s,5600 a <= 40 °c 30 s,4600 a <= 40 °c 1 min,3000 a <= 40 °c 3 min,2200 a <= 40 °c 10 min
- Calibre du fusible à associer : 800 a amà <= 440 v,1600 a ggà <= 440 v
- Impédance moyenne : 0.1 mohmà 50 hz - ith 1600 a
- [ui] tension assignée d'isolement : 1000 v conformément à iec 60947-4-1,1500 v conformément à vde 0110 gr c
- Puissance dissipée par pôle : 250 w ac-1
- Support de montage : Platine
- Normes : En 60947-1,en 60947-4-1,iec 60947-1,iec 60947-4-1,jem 1038
- Certifications du produit : Bv,ccc,csa,dnv,gl,rina,rmros,ul,lros
- Mode de raccordement : Télécommande
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Circuit de puissance : bar 2 x ( 100 x 5 mm)
- Couple de serrage : Télécommande
- Temps de fonctionnement : 130...230 ms ouverture,40...80 ms fermeture
- Durée de vie mécanique : 5 mcycles
- Vitesse de commande : 600 cyc/hà <= 55 °c
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 4,0 |
| Courant de fonctionnement nominal ca-1, 400 v | 1600,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
