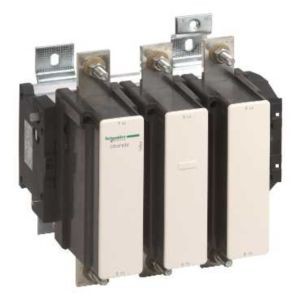

Contacteur Cont.accro.110v 50-60hz

Description

• Gamme : Tesys
• Nom du produit : Tesys f
• Fonction produit : Magnetic latching contactor
• Nom abrégé de l'appareil : Cr1f
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
• [ie] courant assigné d'emploi : 1000 a (<= 40 °c) à <= 440 v ac ac-1,630 a (<= 40 °c) à <= 440 v ac ac-3,560 a (<= 40 °c) à <= 440 v ac ac-4
• Control circuit type : C.c. standard,c.a. 50...400 hz
• Tension circuit de commande : 110 v ac 50...400 hz,110 v c.c.
• Pouvoir nominal d'enclenchement irms : 6740 a
• Pouvoir assigné de coupure : 6300 aà 220...440 v,5400 aà 500 v,4600 aà 660...690 v,3200 aà 1000 v
• [icw] courant assigné de courte durée admissible : 4400 a <= 40 °c 30 s,3400 a <= 40 °c 1 min,2200 a <= 40 °c 3 min,1600 a <= 40 °c 10 min,5.05 ka <= 40 °c 1 s,5.05 ka <= 40 °c 5 s,5.05 ka <= 40 °c 10 s
• Calibre du fusible à associer : 630 a amà <= 440 v,1000 a ggà <= 440 v,1000 a bs88à <= 440 v
• Impédance moyenne : 0.12 mohmà 50 hz - ith 1000 a
• [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
• Puissance dissipée par pôle : 120 w ac-1,48 w ac-3
• Mode de raccordement : Barres 2 x (60 x 5 mm)
• Couple de serrage : 58 n.m
• Temps de fonctionnement : 50...100 ms déverrouillage,40...80 ms accrochage
• Durée de vie mécanique : 1 mcycles
• Vitesse de commande : 120 cyc/hà <= 40 °c
