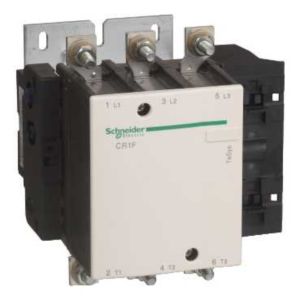

Contacteur Cont.accro.125vdc Edf 3f Plus 1o

Description

• Gamme : Tesys
• Nom du produit : Tesys f
• Fonction produit : Magnetic latching contactor
• Nom abrégé de l'appareil : Cr1f
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 1000 v ac 25...200 hz
• [ie] courant assigné d'emploi : 350 a (<= 40 °c) à <= 440 v ac ac-1,265 a (<= 40 °c) à <= 440 v ac ac-3,245 a (<= 40 °c) à <= 440 v ac ac-4
• Control circuit type : C.c. standard,c.a. 50...400 hz
• Tension circuit de commande : 127 v ac 50...400 hz,127 v dc
• Pouvoir nominal d'enclenchement irms : 2940 a
• Pouvoir assigné de coupure : 2450 aà 220...440 v,2200 aà 500 v,1700 aà 660...690 v,800 aà 1000 v
• [icw] courant assigné de courte durée admissible : 2200 a <= 40 °c 10 s,1230 a <= 40 °c 30 s,950 a <= 40 °c 1 min,620 a <= 40 °c 3 min,480 a <= 40 °c 10 min,2200 a <= 40 °c 1 s,2200 a <= 40 °c 5 s
• Calibre du fusible à associer : 315 a amà <= 440 v,400 a ggà <= 440 v,400 a bs88à <= 440 v
• Impédance moyenne : 0.32 mohmà 50 hz - ith 350 a
• [ui] tension assignée d'isolement : 1500 v conformément à vde 0110 gr c,1000 v conformément à iec 60158-1,1000 v conformément à iec 60947-4,1000 v conformément à bs 775
• Puissance dissipée par pôle : 22 w ac-3,39 w ac-1
• Mode de raccordement : Bornes à anneau 1 câble(s) 240 mm²,connecteur 1 câble(s) 240 mm²,barres 2 x (32 x 4 mm)
• Couple de serrage : 35 n.m
• Temps de fonctionnement : 50...100 ms déverrouillage,40...75 ms accrochage
• Durée de vie mécanique : 1 mcycles
• Vitesse de commande : 120 cyc/hà <= 40 °c
