Contacteur Cont 38a 1f Plus 1o 120v 50 60

Description

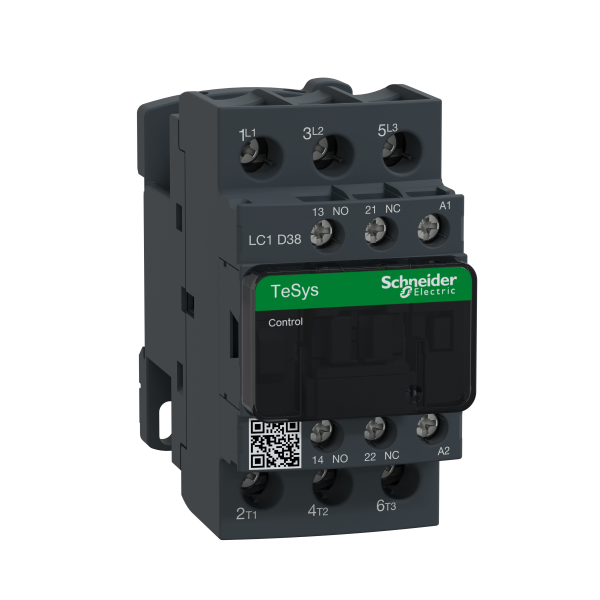

Contacteur TeSys LC1D

Ce contacteur TeSys LC1D, de la marque Schneider Electric, sert à interrompre ou à rétablir l’alimentation d’un circuit électrique. Ses 3 pôles à 2 contacts (ouvert et fermé) permettent la mise en marche ou l’arrêt des équipements électriques comme les moteurs et les charges résistives. Ce contacteur est spécialement destiné aux moteurs électriques de type AC-3, avec une puissance allant jusqu’à 18,5 kW. Sa bobine de 120 V est en mesure de contrôler un équipement installé sur un réseau de 38 A, avec une tension de 440 V.

Les + du produit :

• Commandé à distance par une télécommande
• Montage sur rail ou sur platine

Description :

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lc1d
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 38 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance,50 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Puissance moteur kw : 18.5 kwà 380...400 v ac 50/60 hz,18.5 kwà 500 v ac 50/60 hz,18.5 kwà 660...690 v ac 50/60 hz,18.5 kwà 415...440 v ac 50/60 hz,9 kwà 220...230 v ac 50/60 hz
• Puissance moteur hp : 10 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs
• 10 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
• 5 hpà 240 v ac 50/60 hz pour monophasé moteurs :
• 20 hpà 480 v ac 50/60 hz pour 3 phases moteurs :
• 25 hpà 600 v ac 50/60 hz pour 3 phases moteurs :
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 120 v ac 50/60 hz
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 50 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 550 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 550 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 150 a <= 40 °c 1 min circuit de puissance
• 310 a <= 40 °c 10 s circuit de puissance :
• 430 a <= 40 °c 1 s circuit de puissance :
• 60 a <= 40 °c 10 min circuit de puissance :
• 100 a 1 s circuit de signalisation :
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• Calibre du fusible à associer : 63 a ggà <= 690 v coordination type 1 pour circuit de puissance,63 a ggà <= 690 v coordination type 2 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 2 mohmà 50 hz - ith 50 a pour circuit de puissance
• [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de puissance conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 1.4 mcycles 50 a ac-1 à ue <= 440 v,1.4 mcycles 38 a ac-3 à ue <= 440 v
• Puissance dissipée par pôle : 3 w ac-3,5 w ac-1
• Couvercle de protection : Avec
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 2.5...10 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 2.5...10 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...10 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1.5...6 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 2.5...10 mm² - rigidité du câble
• Couple de serrage : Télécommande
• Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Circuit de puissance : 2.5 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Circuit de puissance : 2.5 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 15 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
