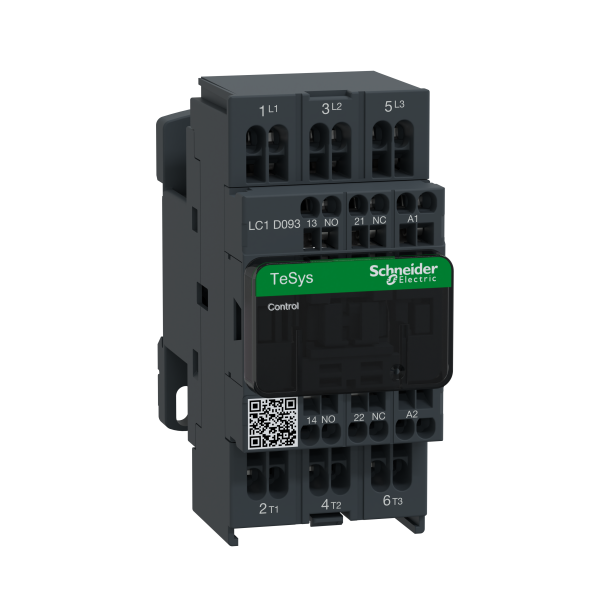

Contacteur Cont 9a 1f Plus 1o 120v Ress.

Description

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lc1d
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 9 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance,16 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Puissance moteur kw : 4 kwà 380...400 v ac 50/60 hz,2.2 kwà 220...230 v ac 50/60 hz,5.5 kwà 500 v ac 50/60 hz,5.5 kwà 660...690 v ac 50/60 hz,4 kwà 415...440 v ac 50/60 hz
• Puissance moteur hp : 0.5 hpà 115 v ac 50/60 hz pour monophasé moteurs
• 1 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
• 2 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
• 2 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
• 5 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
• 7.5 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 120 v ac 50/60 hz
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 16 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 250 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 250 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 105 a <= 40 °c 10 s circuit de puissance
• 210 a <= 40 °c 1 s circuit de puissance :
• 30 a <= 40 °c 10 min circuit de puissance :
• 61 a <= 40 °c 1 min circuit de puissance :
• 100 a 1 s circuit de signalisation :
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• Calibre du fusible à associer : 20 a ggà <= 690 v coordination type 2 pour circuit de puissance,25 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 2.5 mohmà 50 hz - ith 16 a pour circuit de puissance
• [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de puissance conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 0.6 mcycles 25 a ac-1 à ue <= 440 v,2 mcycles 9 a ac-3 à ue <= 440 v
• Puissance dissipée par pôle : 0.2 w ac-3,1.56 w ac-1
• Couvercle de protection : Avec
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Télécommande : bornes à ressort 2 câble(s) 2.5 mm² - rigidité du câble
• Circuit de puissance : bornes à ressort 1 câble(s) 2.5 mm² - rigidité du câble
• Circuit de puissance : bornes à ressort 2 câble(s) 2.5 mm² - rigidité du câble
• Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 15 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
