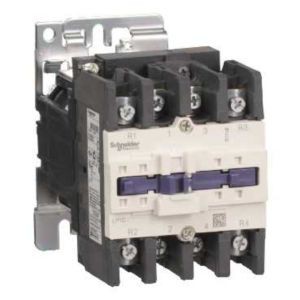

Contacteur Cont 40a 2p Plus 2r 155v Cc

Description

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lp1d
• Application du contacteur : Charge résistive
• Catégorie d'emploi : Ac-1
• Description des pôles : 4p
• Composition des pôles : 2f+2o
• [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 60 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Control circuit type : C.c. standard
• Tension circuit de commande : 155 v c.c.
• [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 60 aà <= 60 °c pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 800 aà 440 v pour circuit de puissance conformément à iec 60947
• Pouvoir assigné de coupure : 800 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 320 a <= 40 °c 10 s circuit de puissance,720 a <= 40 °c 1 s circuit de puissance,72 a <= 40 °c 10 min circuit de puissance,165 a <= 40 °c 1 min circuit de puissance
• Calibre du fusible à associer : 80 a ggà <= 690 v coordination type 1 pour circuit de puissance,80 a ggà <= 690 v coordination type 2 pour circuit de puissance
• Impédance moyenne : 1.5 mohmà 50 hz - ith 60 a pour circuit de puissance
• [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa,600 v pour circuit de puissance certifications ul,690 v pour circuit de puissance conformément à iec 60947-4-1
• Durée de vie électrique : 1.4 mcycles 60 a ac-1 à ue <= 440 v
• Puissance dissipée par pôle : 5.4 w ac-1
• Couvercle de protection : Sans
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble
• Couple de serrage : Télécommande
• Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Circuit de puissance : 5 n.m - sur borniers à vis-étrier - câble <= 25 mm² hexagonal 4 mm
• Circuit de puissance : 8 n.m - sur borniers à vis-étrier - câble 25...35 mm² hexagonal 4 mm
• Temps de fonctionnement : 12...26 ms fermeture,4...19 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 10 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
