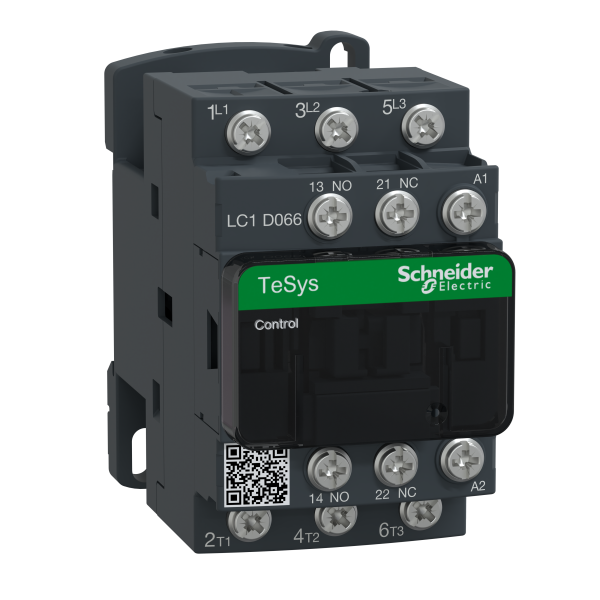

Contacteur Cont 7a 1f Plus 1o 220v C.fer.

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 25 A (25 A (0,25 (
Puissance moteur kw : 4 kW à 380...400 V CA 50/60 Hz2.2 kW à 220...230 V CA 50/60 Hz5.5 kW à 500 V CA 50/60 Hz5.5 kW à 660...690 V CA 50/60 Hz4 kW à 415...440 V CA 50/60 Hz
Puissance moteur hp : 0.5 hp à 115 V CA 50/60 Hz pour monophasé moteurs1 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs2 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs7.5 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Tension circuit de commande : 220 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 25 A à 10 A à 10 A à
Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 20 A gG à 25 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 0.6 Mcycles 25 A AC-1 à Ue 2 Mcycles 0,25 AC-3 à Ue
Puissance dissipée par pôle : 0.2 W AC-31.56 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
Certifications du produit : ULCSACCCEACGLBVDNVLROS (Lloyds register of shipping)
Mode de raccordement : Télécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 8 mm
Couple de serrage : Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Circuit de puissance : 1.7 N.m - sur bornes à anneau - avec tournevis plat Ø 8 mm vis : M3.5Circuit de puissance : 1.7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5
Temps de fonctionnement : 4…19 ms ouverture12…22 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 15 Mcycles
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85…1,1 Uc opérationnel à 60 °C, CA 60 Hz
Consommation moyenne à l'appel en va : 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz
Consommation moyenne au maintien en va : 7.5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz
Dissipation thermique : 2…3 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
