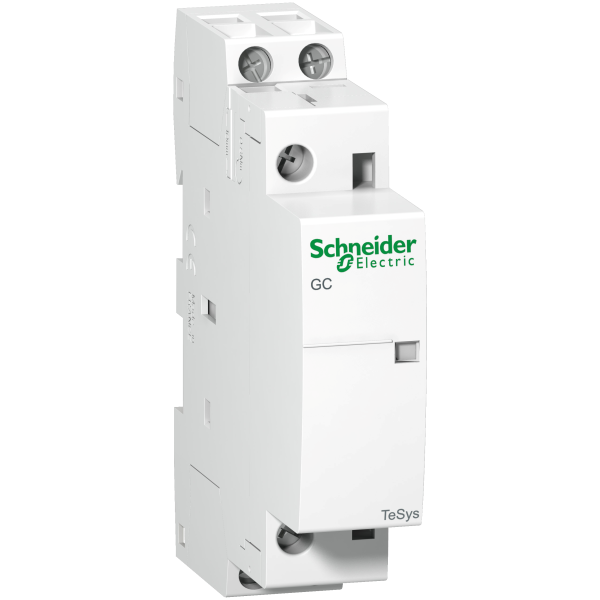

Schneider Electric Contacteur Gc 2 F 25 A 12 V Ca
Schneider Electric Contacteur Gc 2 F 25 A 12 V Ca

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Gc 2 F 25 A 12 V Ca

62.99 € HT 75.59 € TTC

Soit un prix unitaire de 62.99 € HT Soit un prix unitaire de 75.59 € TTC

Soit un total de 755.88 € HT Soit un total de 907.08 € TTC

Marque Schneider Electric

Référence GC2520J5

EAN 3389110641400

Emballage : 12

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GC
  • Type de produit ou de composant : Modular contactor
  • Nom abrégé d'appareil : GC25
  • Application du contacteur : Chaleur / Commande du moteur / Lighting
  • Catégorie d'emploi : AC-7A / AC-7B
  • Description des pôles : 2P
  • Composition des pôles : 2F
  • [ue] tension assignée d'emploi : <= 250 V AC
  • [ie] courant assigné d'emploi : 25 A AC-7A / 8.5 A AC-7B
  • Position de montage : 30°/verticale
  • Control circuit type : C.a. 50 Hz
  • Tension circuit de commande : 12 V AC 50 Hz
  • Type de commande : Contrôle à distance
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: rigide - sans extrémité de câble
  • Couple de serrage : Télécommande : 0.8 N.m - sur borniers à vis-étrier / Circuit de puissance : 0.8 N.m - sur borniers à vis-étrier
Caractéristiques complémentaires :
  • [uimp] tension assignéede tenue aux chocs : 4 kV
  • [ith] courant thermique conventionnel : 25 A à <= 50 °C pour circuit de puissance
  • Pouvoir nominal d'enclenchement irms : 68 A à 400 V AC pour circuit de puissance conformément à IEC 61095
  • Pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance conformément à IEC 61095
  • [icw] courant assigné de courte durée admissible : 200 A <= 40 °C 10 s circuit de puissance / 62 A <= 40 °C 30 s circuit de puissance
  • Calibre du fusible à associer : 25 A GL à <= 440 V pour circuit de puissance
  • Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
  • [ui] tension assignée d'isolement : 500 V conformément à VDE 0110 / 500 V conformément à IEC 61095
  • Durée de vie électrique : AC-7A : 100000 cycle / AC-7B : 100000 cycle
  • Puissance dissipée par pôle :
  • Normes : IEC 60947-5 / IEC 61095
  • Temps de fonctionnement : 10...25 ms ouverture / 10...30 ms fermeture
  • Durée de vie mécanique : 1000000 cycle
  • Vitesse de commande : 300 cyc/h à <= 50 °C
  • Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau 50 Hz / 0,85...1,1 Uc à <= 50 °C opérationnel 50 Hz
  • Consommation moyenne à l'appel en va : 15 VA à 20 °C 50 Hz
  • Consommation moyenne au maintien en va : 3.8 VA à 20 °C 50 Hz
  • Dissipation thermique : 1.3 W à 50/60 Hz
Référence : SCHGC2520J5 (Schneider-Electric)

Ancien produit : Telemecanique GC2520J5

Schneider Electric

SCHGC1J22

Schneider Electric - réf. SCHGC1J22 abandonnée

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Profondeur d'encastrement 62,5 mm
Nombre d'unités de partition 1
Catégorie d'utilisation 7
Charge max. de lampe à incandescence 3000 W
Charge max. de lampe fluorescente 1100 VA
Charge max. de lampe fluorescente (circuit duo) 1500 VA
Charge max. de lampe fluorescente (compensée en parallèle) 770 VA
Curseur pour commutation manuelle Non
Type de tension d'actionnement Ac
Type de tension de fonctionnement Ac
Indice de protection (ip) Ip20
Courant de fonctionnement nominal 25 A
Produits auxiliaires associables Oui
Nombre de contacts en tant que contacts à fermeture 2
Tension d'actionnement assignée 12 V
Tension d'actionnement assignée 12 V
Tension de fonctionnement normale 250 V
Nombre de contacts en tant que contacts à ouverture 0
Largeur en nombre de modules 18
Avec fonction jour/nuit Oui
