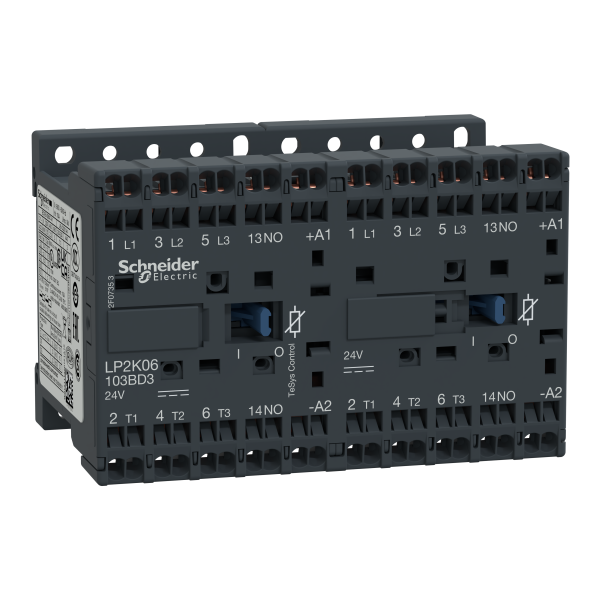

CONTACTEUR INVERSEUR TESY S LP2K 3P AC3 4

Description

• Gamme de produits : TeSys K
• Type de produit ou de composant : Contacteur-inverseur
• Nom abrégé d'appareil : LP2K
• Application du contacteur : Commande du moteur
• Catégorie d'emploi : AC-3
• Type de circuit de commande : C.c.
• Type de bobine : Faible consommation c.c.
• Description des pôles : 3P
• Composition des pôles : 3F
• [ie] courant assigné d'emploi : 0,25 AC réseau AC-3 pour circuit de puissance
• Puissance moteur kw : 1.5 kW à 220...230 V AC 50/60 Hz / 2.2 kW à 380...415 V AC 50/60 Hz / 3 kW à 440/500 V AC 50/60 Hz / 3 kW à 660/690 V AC 50/60 Hz
• Puissance moteur hp : 1.5 hp à 200/208 V AC 60 Hz conformément à CSA / 1.5 hp à 200/208 V AC 60 Hz conformément à UL / 1.5 hp à 230/240 V AC 60 Hz conformément à CSA / 1.5 hp à 230/240 V AC 60 Hz conformément à UL / 3 hp à 460/480 V AC 60 Hz conformément à CSA / 3 hp à 460/480 V AC 60 Hz conformément à UL / 3 hp à 575/600 V AC 60 Hz conformément à CSA / 3 hp à 575/600 V AC 60 Hz conformément à UL
• Composition contact auxiliaire : 1 "F"
• Tension circuit de commande : 24 V DC
• Mode de raccordement : Circuit de puissance : borniers à vis-étrier 1 câble 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: rigide / Circuit de puissance : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: rigide / Télécommande : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: rigide / Télécommande : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: rigide / Circuit de puissance : borne à ressort 1 câble 0.75 mm² - rigidité du câble: rigide / Circuit de puissance : borne à ressort 1 câble 1.5 mm² - rigidité du câble: rigide / Télécommande : borne à ressort 1 câble 0.75 mm² - rigidité du câble: rigide / Télécommande : borne à ressort 1 câble 1.5 mm² - rigidité du câble: rigide / Circuit de puissance : borniers à vis-étrier 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 0.34 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 0.34 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borne à ressort 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borne à ressort 1 câble 1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borne à ressort 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borne à ressort 1 câble 1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs Faston 2largeur:2.8 mm - rigidité du câble: clip / Circuit de puissance : connecteurs Faston 1largeur:6.35 mm - rigidité du câble: clip / Télécommande : connecteurs Faston 2largeur:2.8 mm - rigidité du câble: clip / Télécommande : connecteurs Faston 1largeur:6.35 mm - rigidité du câble: clip

• Variante de construction : Prêt à assembler
• Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
• Type de verrouillage : Mécanique
• Plage de tension du circuit de commande : >= 0,10 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
• [ui] tension assignée d'isolement : 690 V pour télécommande conformément à BS 5424 / 690 V pour télécommande conformément à IEC 60947 / 690 V pour circuit de puissance conformément à BS 5424 / 690 V pour circuit de puissance conformément à IEC 60947 / 690 V pour circuit de puissance conformément à NF C 20-040 / 750 V pour télécommande conformément à VDE 0110 gr C / 750 V pour circuit de puissance conformément à VDE 0110 gr C / 600 V pour télécommande conformément à CSA C22.2 No 14 / 600 V pour circuit de puissance certifications UL 508 conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Support de montage : Platine / Rail
• Tenue à la flamme : Classe C2 conformément à NF F 16-101 / Classe C2 conformément à NF F 16-102 / V1 conformément à UL 94
• Couple de serrage : Circuit de puissance : - sur borne à ressort - câble 0.75...1.5 mm² - avec tournevis empreinte Philips n°2 M6 plat
• [ue] tension assignée d'emploi : <= 690 V AC <= 400 Hz pour circuit de puissance
• [ith] courant thermique conventionnel : 10 A à <= 50 °C pour télécommande / 20 A à <= 50 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 110 A à 690 V AC pour télécommande conformément à IEC 60947 / 110 A à 690 V AC pour circuit de puissance conformément à IEC 60947 / 110 A à 690 V AC pour circuit de puissance conformément à NF C 63-110
• Pouvoir assigné de coupure : 110 A à 220...230 V pour circuit de puissance conformément à IEC 60947 / 110 A à 220...230 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 380...400 V pour circuit de puissance conformément à IEC 60947 / 110 A à 380...400 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 415 V pour circuit de puissance conformément à IEC 60947 / 110 A à 415 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 440 V pour circuit de puissance conformément à IEC 60947 / 110 A à 440 V pour circuit de puissance conformément à NF C 63-110 / 70 A à 660...690 V pour circuit de puissance conformément à IEC 60947 / 70 A à 660...690 V pour circuit de puissance conformément à NF C 63-110 / 80 A à 500 V pour circuit de puissance conformément à IEC 60947 / 80 A à 500 V pour circuit de puissance conformément à NF C 63-110
• Calibre du fusible à associer : 10 A gG pour télécommande conformément à IEC 60947 / 10 A gG pour télécommande conformément à VDE 0660 / 25 A gG à <= 440 V pour circuit de puissance
• Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• Consommation moyenne à l'appel en w : 3 W à 20 °C
• Consommation moyenne au maintien en w : 3 W à 20 °C
• Temps de fonctionnement : 10 ms désexcitation bobine + ouverture ''F'' / 15 ms désalimentation de bobine et ouverture NF / 25...35 ms excitation bobine + ouverture ''O'' / 30...40 ms entre l'excitation de la bobine et la fermeture du contact ''F''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 5000000 cycle
• Vitesse de commande : 3600 cyc/h
• Courant commuté minimum : 5 mA pour télécommande
• Tension de commutation minimale : 17 V pour télécommande
• Résistance d'isolement : > 10 M' pour télécommande
• Puissance assignée d'emploi en w : 120 W à 24 V DC-13 - durabilité électrique: 1000000 cycle - pour télécommande / 15 W à 24 V DC-13 - durabilité électrique: 10000000 cycle - pour télécommande / 55 W à 24 V DC-13 - durabilité électrique: 3000000 cycle - pour télécommande
• Hauteur : 58 mm
• Largeur : 90 mm
• Profondeur : 57 mm
• Masse du produit : 0.48 kg
