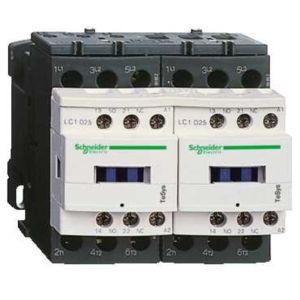

Contacteur Inverseur Tesys Lc2d 4p Ac1 440v 200 A Bobine 110 V Ca

Description

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur inverseur
• Nom abrégé de l'appareil : Lc2d
• Application du contacteur : Charge résistive
• Catégorie d'emploi : Ac-1
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 4p
• Composition des pôles : 4f
• [ue] tension assignée d'emploi : <= 1000 v ac 25...400 hz pour circuit de puissance,<= 460 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 200 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 110 v c.a. 50/60 hz
• [uimp] tension assignéede tenue aux chocs : 8 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 200 aà <= 60 °c pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 1260 aà 440 v pour circuit de puissance conformément à iec 60947
• Pouvoir assigné de coupure : 1100 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 1100 a <= 40 °c 1 s circuit de puissance,250 a <= 40 °c 10 min circuit de puissance,550 a <= 40 °c 1 min circuit de puissance,950 a <= 40 °c 10 s circuit de puissance
• Calibre du fusible à associer : 200 a ggà <= 690 v coordination type 2 pour circuit de puissance,250 a ggà <= 690 v coordination type 1 pour circuit de puissance
• Impédance moyenne : à 50 hz - ith 200 a pour circuit de puissance
• [ui] tension assignée d'isolement : 1000 v pour circuit de puissance conformément à iec 60947-4-1,600 v pour circuit de puissance certifications csa,600 v pour circuit de puissance certifications ul
• Durée de vie électrique : 0.8 mcycles 200 a ac-1 à ue <= 440 v
• Puissance dissipée par pôle : 24 w ac-1
• Couvercle de protection : Sans
• Type de verrouillage : Mécanique
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble
• Couple de serrage : Télécommande
• Temps de fonctionnement : 6...20 ms ouverture,20...50 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 8000000 cycle
• Vitesse de commande : 2400 cyc/hà <= 60 °c
