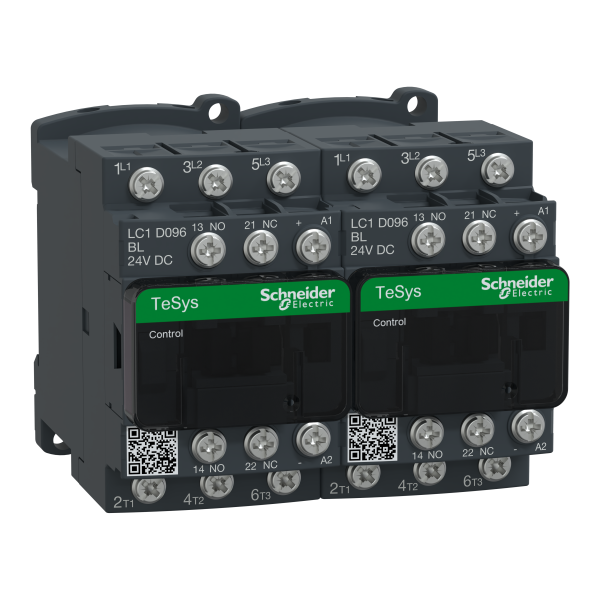

Contacteur Inverseur Tesys Lc2d 3p Ac3 440v 9 A Bobine 24 Vcc
Contacteur Inverseur Tesys Lc2d 3p Ac3 440v 9 A Bobine 24 Vcc

Photo(s) non contractuelle(s)

Contacteur Inverseur Tesys Lc2d 3p Ac3 440v 9 A Bobine 24 Vcc

176.50 € HT 211.80 € TTC

Marque Schneider Electric

Référence LC2D096BL

EAN 3389110716559

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Description

Désignation :

Contacteur Inverseur Tesys Lc2d 3p Ac3 440v 9 A Bobine 24 Vcc

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys d
  • Fonction produit : Contacteur-inverseur
  • Nom abrégé de l'appareil : Lc2d
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3
  • Présentation du produit : Préassemblé avec jeu de barres d'inversion
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
  • [ie] courant assigné d'emploi : 25 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance,9 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance
  • Puissance moteur kw : 4 kwà 380...400 v ac 50/60 hz,2.2 kwà 220...230 v ac 50/60 hz,5.5 kwà 500 v ac 50/60 hz,5.5 kwà 660...690 v ac 50/60 hz,4 kwà 415...440 v ac 50/60 hz
  • Puissance moteur hp : 0.5 hpà 115 v ac 50/60 hz pour monophasé moteurs
  • 1 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
  • 2 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
  • 2 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
  • 5 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
  • 7.5 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
  • Control circuit type : C.c. basse consommation
  • Tension circuit de commande : 24 v c.c.
  • Composition contact auxiliaire : 1f+1o
  • [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 25 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 250 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
  • Pouvoir assigné de coupure : 250 aà 440 v pour circuit de puissance conformément à iec 60947
  • [icw] courant assigné de courte durée admissible : 105 a <= 40 °c 10 s circuit de puissance
  • 210 a <= 40 °c 1 s circuit de puissance :
  • 30 a <= 40 °c 10 min circuit de puissance :
  • 61 a <= 40 °c 1 min circuit de puissance :
  • 100 a 1 s circuit de signalisation :
  • 120 a 500 ms circuit de signalisation :
  • 140 a 100 ms circuit de signalisation :
  • Calibre du fusible à associer : 20 a ggà <= 690 v coordination type 2 pour circuit de puissance,25 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
  • Impédance moyenne : 2.5 mohmà 50 hz - ith 25 a pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
  • 600 v pour circuit de puissance certifications ul :
  • 690 v pour circuit de puissance conformément à iec 60947-4-1 :
  • 690 v pour circuit de signalisation conformément à iec 60947-1 :
  • 600 v pour circuit de signalisation certifications csa :
  • 600 v pour circuit de signalisation certifications ul :
  • Durée de vie électrique : 0.6 mcycles 25 a ac-1 à ue <= 440 v,2 mcycles 9 a ac-3 à ue <= 440 v
  • Puissance dissipée par pôle : 0.2 w ac-3,1.56 w ac-1
  • Couvercle de protection : Avec
  • Type de verrouillage : Mécanique
  • Support de montage : Platine,rail
  • Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
  • Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
  • Mode de raccordement : Télécommande
  • Couple de serrage : Télécommande
  • Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Circuit de puissance : 1.7 n.m - sur bornes à anneau - avec tournevis plat Ø 8 mm screw
  • Circuit de puissance : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Temps de fonctionnement : 65.45...88.55 ms fermeture,20...30 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
  • Durée de vie mécanique : 30 mcycles
  • Vitesse de commande : 3600 cyc/hà <= 60 °c

Les avis clients

Caractéristiques techniques

Fonction Contacteur-inverseur
Puissance de fonctionnement nominale, ac-3, 400 v 4,0 kW
Courant de fonctionnement nominal ca-3, 400 v 9,0 A
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip20
Type de raccordement du circuit principal Raccordement à vis
Type de tension d'actionnement Dc
Degré de protection (nema) Autre
Puissance de fonctionnement nominale nema 3,73 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts ouverture en tant que contacts principaux 0,0
Montage possible sur barres profilées Oui
Finition du raccordement électrique du circuit auxiliaire / commande Raccordement à vis
Courant de fonctionnement nominal ca-1, 400 v 20,0 A
