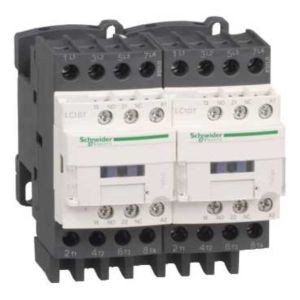

Contacteur Inverseur Tesys Lc2d 4p Ac1 440v 25 A Bobine 220 V Cc

Photo(s) non contractuelle(s)

Contacteur Inverseur Tesys Lc2d 4p Ac1 440v 25 A Bobine 220 V Cc

Marque Schneider Electric

Référence LC2DT25ML

EAN 3389110487725

Commande min. 1

Prix sur consultation

Description

Désignation :

Contacteur Inverseur Tesys Lc2d 4p Ac1 440v 25 A Bobine 220 V Cc

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys d
  • Fonction produit : Contacteur inverseur
  • Nom abrégé de l'appareil : Lc2d
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : Ac-1
  • Présentation du produit : Préassemblé avec jeu de barres d'inversion
  • Description des pôles : 4p
  • Composition des pôles : 4f
  • [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
  • [ie] courant assigné d'emploi : 25 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
  • Control circuit type : C.c. basse consommation
  • Tension circuit de commande : 220 v c.c.
  • Composition contact auxiliaire : 1f+1o
  • [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 25 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 250 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
  • Pouvoir assigné de coupure : 250 aà 440 v pour circuit de puissance conformément à iec 60947
  • [icw] courant assigné de courte durée admissible : 105 a <= 40 °c 10 s circuit de puissance
  • 210 a <= 40 °c 1 s circuit de puissance :
  • 30 a <= 40 °c 10 min circuit de puissance :
  • 61 a <= 40 °c 1 min circuit de puissance :
  • 100 a 1 s circuit de signalisation :
  • 120 a 500 ms circuit de signalisation :
  • 140 a 100 ms circuit de signalisation :
  • Calibre du fusible à associer : 25 a ggà <= 690 v coordination type 2 pour circuit de puissance,40 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
  • Impédance moyenne : 2.5 mohmà 50 hz - ith 25 a pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
  • 600 v pour circuit de puissance certifications ul :
  • 690 v pour circuit de puissance conformément à iec 60947-4-1 :
  • 690 v pour circuit de signalisation conformément à iec 60947-1 :
  • 600 v pour circuit de signalisation certifications csa :
  • 600 v pour circuit de signalisation certifications ul :
  • Durée de vie électrique : 0.8 mcycles 25 a ac-1 à ue <= 440 v
  • Puissance dissipée par pôle : 1.56 w ac-1
  • Couvercle de protection : Avec
  • Type de verrouillage : Mécanique
  • Support de montage : Platine,rail
  • Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
  • Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
  • Mode de raccordement : Télécommande
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Couple de serrage : Circuit de puissance
  • Circuit de puissance : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
  • Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
  • Temps de fonctionnement : 65.45...88.55 ms fermeture,20...30 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
  • Durée de vie mécanique : 30 mcycles
  • Vitesse de commande : 3600 cyc/hà <= 60 °c
