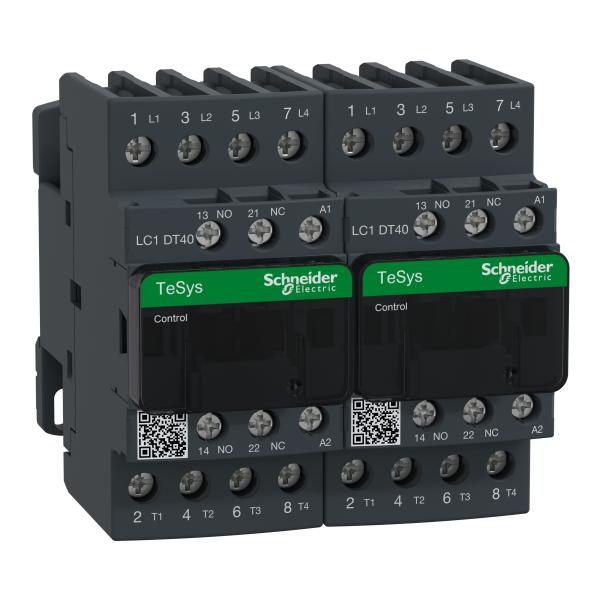

Schneider Electric Contacteur Inverseur Tesys Lc2D 4P Ac1 440V 40 A Bobine 220 V Ca

Description

• Gamme : TeSys
• Product name :
• Type de produit ou de composant : Contacteur inverseur
• Nom abrégé d'appareil : LC2D
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 4P
• Composition des pôles : 4F
• [ue] tension assignée d'emploi :
• [ie] courant assigné d'emploi :
• Control circuit type :
• Tension circuit de commande : 220 V AC 50/60 Hz
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 40 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 450 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
• Pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 120 A <= 40 °C 1 min circuit de puissance / 240 A <= 40 °C 10 s circuit de puissance / 380 A <= 40 °C 1 s circuit de puissance / 50 A <= 40 °C 10 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
• Calibre du fusible à associer : 40 A gG à <= 690 V coordination type 2 pour circuit de puissance / 63 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
• Impédance moyenne : 2 mOhm à 50 Hz - Ith 40 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
• Durée de vie électrique : 1.4 Mcycles 40 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle : 3.2 W AC-1
• Couvercle de protection : Avec
• Type de verrouillage : Mécanique
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 2.5...10 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 2.5...10 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 2.5...16 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 2.5...16 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Circuit de puissance : 1.7 N.m - sur connecteur - avec tournevis plat Ø 6 mm / Circuit de puissance : 1.7 N.m - sur connecteur - avec tournevis empreinte Philips n°2
• Temps de fonctionnement : 4...19 ms ouverture / 12...22 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 15 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

• Technologie bobine : Sans module d'antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
• Consommation moyenne à l'appel en va : 70 VA à 20 °C (cos ' 0.75) 60 Hz / 70 VA à 20 °C (cos ' 0.75) 50 Hz
• Consommation moyenne au maintien en va : 7.5 VA à 20 °C (cos ' 0.3) 60 Hz / 7 VA à 20 °C (cos ' 0.3) 50 Hz
• Dissipation thermique : 2...3 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Fréquence circuit signalisation : 25...400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M' pour circuit de signalisation
