Contacteur Inverseur Tesys Lc2k 3p Ac3 440v 16 A Bobine 230 V Ca

Description

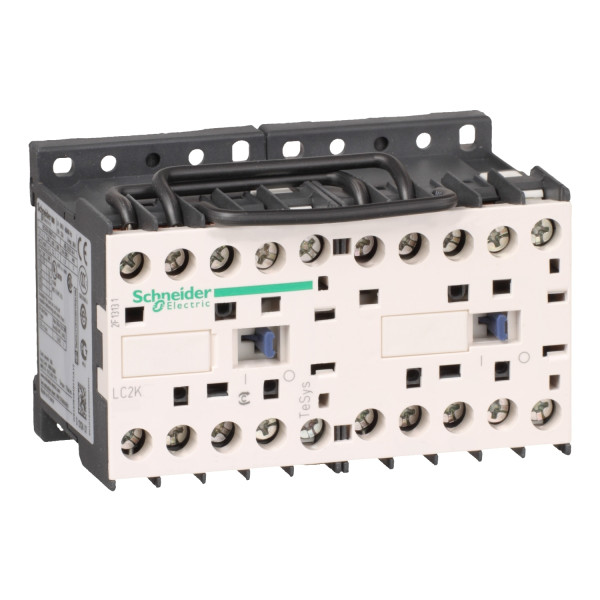

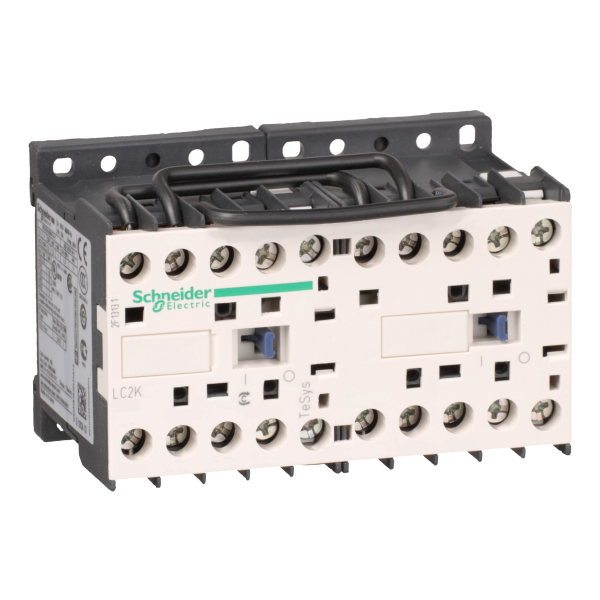

Contacteur Inverseur Tesys Lc2k Schneider Electric

Ce contacteur inverseur TeSys LC2K, de la marque Schneider Electric, est un dispositif de commande servant à interrompre ou à rétablir l’alimentation d’un circuit électrique. Il est généralement utilisé pour contrôler la mise en marche et arrêt d’un moteur électrique sur un réseau de catégorie AC-3. Ce dispositif permet également d’inverser le circuit d’alimentation de l’appareil grâce à ses 3 contacts fermés. Ce contacteur-inverseur possède une bobine de 230 Vca apte à contrôler le fonctionnement d’un moteur installé sur un circuit de 16 A, avec une puissance pouvant aller de 4 à 7,5 W. Son raccordement se fait par borniers à vis-étrier.

Les + du produit :

• Montage sur un rail DIN ou sur une platine
• Système de verrouillage mécanique

Caractéristiques du produit :  :

• Gamme : Tesys
• Nom du produit : Tesys k
• Fonction produit : Contacteur-inverseur
• Nom abrégé de l'appareil : Lc2k
• Application du contacteur : Commande du moteur
• Catégorie d'emploi : Ac-3,ac-4
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 690 v ac 50/60 hz pour circuit de puissance,<= 690 v ac 50/60 hz pour circuit de signalisation
• [ie] courant assigné d'emploi : 16 aà <= 440 v ac ac-3 pour circuit de puissance
• Puissance moteur kw : 4 kwà 220...230 v ac 50/60 hz,4 kwà 480 v ac 50/60 hz,4 kwà 500...600 v ac 50/60 hz,4 kwà 660...690 v ac 50/60 hz,7.5 kwà 380...415 v ac 50/60 hz,5.5 kwà 440 v ac 50/60 hz
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 230 v c.a. 50/60 hz
• Composition contact auxiliaire : 1 "f"
• [uimp] tension assignéede tenue aux chocs : 8 kv
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 20 aà <= 50 °c pour circuit de puissance,10 aà <= 50 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 160 aà 690 v ac pour circuit de puissance conformément à iec 60947,160 aà 690 v ac pour circuit de puissance conformément à nf c 63-110,110 a ac pour circuit de signalisation conformément à iec 60947
• Pouvoir assigné de coupure : 110 aà 440 v conformément à iec 60947,80 aà 500 v conformément à iec 60947,70 aà 660...690 v conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 80 a 1 s circuit de signalisation
• 90 a 500 ms circuit de signalisation :
• 110 a 100 ms circuit de signalisation :
• 115 a <= 50 °c 1 s circuit de puissance :
• 105 a <= 50 °c 5 s circuit de puissance :
• 100 a <= 50 °c 10 s circuit de puissance :
• 75 a <= 50 °c 30 s circuit de puissance :
• 55 a <= 50 °c 1 min circuit de puissance :
• 50 a <= 50 °c 3 min circuit de puissance :
• 25 a <= 50 °c >= 15 s circuit de puissance :
• Calibre du fusible à associer : 25 a ggà <= 440 v pour circuit de puissance,25 a am pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947,10 a gg pour circuit de signalisation conformément à vde 0660
• Impédance moyenne : 3 mohmà 50 hz - ith 20 a pour circuit de puissance
• [ui] tension assignée d'isolement : 690 v pour circuit de puissance conformément à iec 60947-4-1
• 600 v pour circuit de puissance conformément à ul 508 :
• 690 v pour circuit de signalisation conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-5-1 :
• 600 v pour circuit de signalisation conformément à ul 508 :
• 600 v pour circuit de puissance conformément à csa c22.2 no 14 :
• 600 v pour circuit de signalisation conformément à csa c22.2 no 14 :
• Durée de vie électrique : 1.3 mcycles 16 a ac-3 à ue <= 440 v
• Type de verrouillage : Mécanique
• Support de montage : Platine,rail
• Normes : Bs 5424,iec 60947,nf c 63-110,vde 0660
• Certifications du produit : Csa,ul
• Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble
• Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble : souple - sans extrémité de câble
• Borniers à vis-étrier 1 câble(s) 0.34...2.5 mm² - rigidité du câble : souple - avec extrémité de câble
• Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble : rigide
• Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble : souple - sans extrémité de câble
• Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble : souple - avec extrémité de câble
• Couple de serrage : 1.3 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2,1.3 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''f'',10...20 ms excitation bobine + fermeture ''f''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 5 mcycles
• Vitesse de commande : 3600 cyc/h
