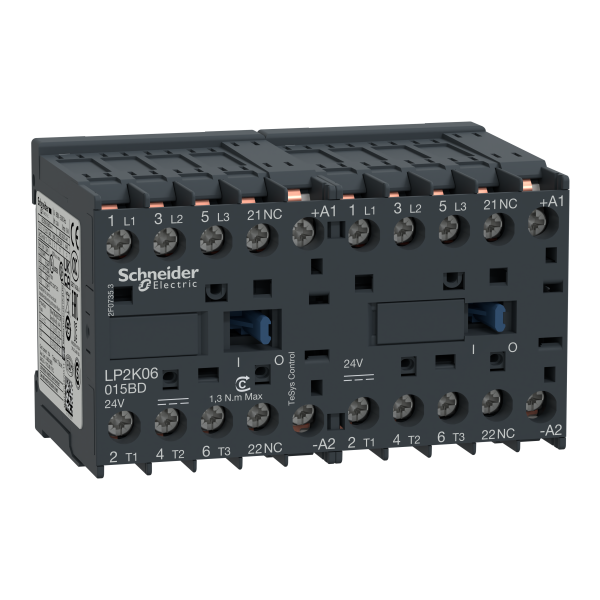

Schneider Electric Contacteur Inverseur Tesys Lp2K 3P Ac3 440V 6 A Bobine 24 V Cc
209.40 € HT 251.28 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 502 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys K
- Type de produit ou de composant : Contacteur-inverseur
- Nom abrégé d'appareil : LP2K
- Application du contacteur : Commande du moteur
- Catégorie d'emploi : AC-3 / AC-4
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance / <= 690 V AC 50/60 Hz pour circuit de signalisation
- [ie] courant assigné d'emploi : 0,25 à <= 440 V AC AC-3 pour circuit de puissance
- Puissance moteur kw : 3 kW à 440 V AC 50/60 Hz / 3 kW à 500...600 V AC 50/60 Hz / 3 kW à 660...690 V AC 50/60 Hz / 1.5 kW à 220...230 V AC 50/60 Hz / 2.2 kW à 380...415 V AC 50/60 Hz / 3 kW à 480 V AC 50/60 Hz
- Control circuit type : C.c. standard
- Tension circuit de commande : 24 V DC
- Composition contact auxiliaire : 1 ''O''
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance / 85 A <= 50 °C 5 s circuit de puissance / 80 A <= 50 °C 10 s circuit de puissance / 60 A <= 50 °C 30 s circuit de puissance / 45 A <= 50 °C 1 min circuit de puissance / 40 A <= 50 °C 3 min circuit de puissance / 80 A 1 s circuit de signalisation / 90 A 500 ms circuit de signalisation / 110 A 100 ms circuit de signalisation / 20 A <= 50 °C >= 15 s circuit de puissance
- Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance conformément à UL 508 / 690 V pour circuit de signalisation conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-5-1 / 600 V pour circuit de signalisation conformément à UL 508 / 600 V pour circuit de puissance conformément à CSA C22.2 No 14 / 600 V pour circuit de signalisation conformément à CSA C22.2 No 14
- Durée de vie électrique : 1.3 Mcycles 0,25 AC-3 à Ue <= 440 V
- Type de verrouillage : Mécanique
- Support de montage : Platine / Rail
- Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
- Certifications du produit : CSA / UL
- Mode de raccordement : Broches à souder 1.5 x 0.9 mm
- Temps de fonctionnement : 10 ms désexcitation bobine + ouverture ''F'' / 30...40 ms excitation bobine + fermeture ''F''
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 5 Mcycles
- Vitesse de commande : 3600 cyc/h
- Plage de tension du circuit de commande : 0,8...1,15 Uc à <= 50 °C opérationnel / 0.1...0.75 Uc à <= 50 °C perte de niveau
- Consommation moyenne à l'appel en w : 3 W à 20 °C
- Consommation moyenne au maintien en w : 3 W à 20 °C
- Dissipation thermique : 3 W
- Type de contacts auxiliaires : Type instantané 1 ''O''
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Distance de non-recouvrement : 0.5 mm
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LP2K06015BD
Caractéristiques techniques
| Fonction | Contacteur-inverseur |
| Puissance de fonctionnement nominale, ac-3, 400 v | 2,2 kW |
| Courant de fonctionnement nominal ca-3, 400 v | 6,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Connexion circuit imprimé |
| Type de tension d'actionnement | Dc |
| Degré de protection (nema) | Autre |
| Puissance de fonctionnement nominale nema | 2,24 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Montage possible sur barres profilées | Non |
| Finition du raccordement électrique du circuit auxiliaire / commande | Autre |
